- 描述
产品参数
-
端接类型
焊接式
-
材质
铜
-
公母
母头
-
功能
防水
-
方向
直式
-
极性
RP（反极性）
-
镀层
镀镍
-
安装方式
PCB板/面板
-
安装特征
穿墙/插板
-
阻抗
50 Ω
-
外导体连接
无
产品图纸
- 产品特征
产品特征：

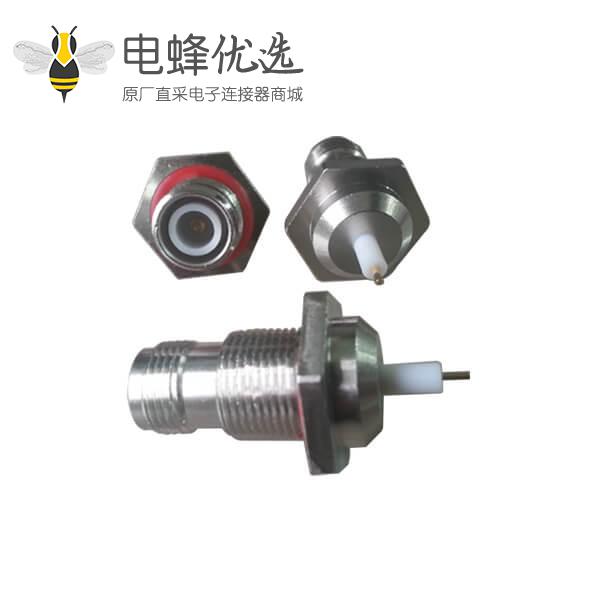

- 面板安装,插座,直式,穿墙,tnc连接器，反极；
- 螺纹版本的BNC接头，用于高振动环境，耐久性更好；
- 相对于BNC连接器，具有更高的性能，微波频率达0-11GHz， 阻抗为50ohm；
- 高质量原厂出货，30天无忧退换货，产品依照 MIL-C-39012国际标准生产；
- 来自品牌OEM原厂批发，相同质量，更实惠的价格。
TNC连接器的主要应用：
手机、航空管制、遥测、蓝牙和GPS组件、无线基站，微波通讯、雷达、网络设备、天线支架，机器对机器通信、安防安保设备、检测设备
- 技术参数
技术参数：
电气性能
- 阻抗： 50 ohm
- 频率范围：50 ohm为0~11GHz
- 电压驻波比：直式 ≦ 1.3max / 弯式≦ 1.5max
- 耐电压：1500 V rms
- 工作电压：500 V rms
- 中心接触电阻：≦ 3.0 mΩ (Milliohms max.)
- 外接触电阻：≦ 2.0 mΩ (Milliohms max.)
- 绝缘电阻：≧5 × 10³mΩ (Milliohms min.)
机械性能
- 耦合方式：7/16-28 螺纹连接
- 保持力：6 lbs min.
- 配接耐久性：≧500 次 （针对铍铜合金接触件）
环境性能
- 温度范围：Teflon -65oC~+165oC
- 螺母锁定保持力：100 lbs. min.
- 振动：MIL-STD-202 Meth. 204
- 抗腐蚀性：MIL-STD-202 Meth. 101
材质：
| 部件 | 材料 | 表面处理 | |
| 主体 | 黄铜 | 镀镍 | |
| 中心针 | 黄铜 | 镀金 | |
| 绝缘子 | 氟树脂 | 无 | |
