商品名称:直式母头PCB板端tnc射频同轴连接器
商品编号:EB-002-0057
店铺:电蜂优选商城
重量:16克
上架时间:2017-03-22 22:51:14

产品特征:

  • PCB板端,直式,母头,tnc连接器;
  • 螺纹版本的BNC接头,用于高振动环境,耐久性更好;
  • 相对于BNC连接器,具有更高的性能,微波频率达0-11GHz, 阻抗为50ohm;
  • 高质量原厂出货,30天无忧退换货,产品依照 MIL-C-39012国际标准生产;
  • 来自品牌OEM原厂批发,相同质量,更实惠的价格。


TNC连接器的主要应用:

手机、航空管制、遥测、蓝牙和GPS组件、无线基站,微波通讯、雷达、网络设备、天线支架,机器对机器通信、安防安保设备、检测设备



技术参数:

电气性能

  • 阻抗: 50 ohm
  • 频率范围:50 ohm为0~11GHz
  • 电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
  • 耐电压:1500 V rms
  • 工作电压:500 V rms
  • 中心接触电阻:≦ 3.0 mΩ (Milliohms max.)
  • 外接触电阻:≦ 2.0 mΩ (Milliohms max.)
  • 绝缘电阻:≧5 × 10³mΩ (Milliohms min.)

机械性能

  • 耦合方式:7/16-28 螺纹连接
  • 保持力:6 lbs min.
  • 配接耐久性:≧500 次 (针对铍铜合金接触件)

环境性能

  • 温度范围:Teflon -65oC~+165oC
  • 螺母锁定保持力:100 lbs. min.
  • 振动:MIL-STD-202 Meth. 204
  • 抗腐蚀性:MIL-STD-202 Meth. 101

材质:

部件材料表面处理
主体黄铜镀镍
中心针铍青铜镀金
绝缘子氟树脂

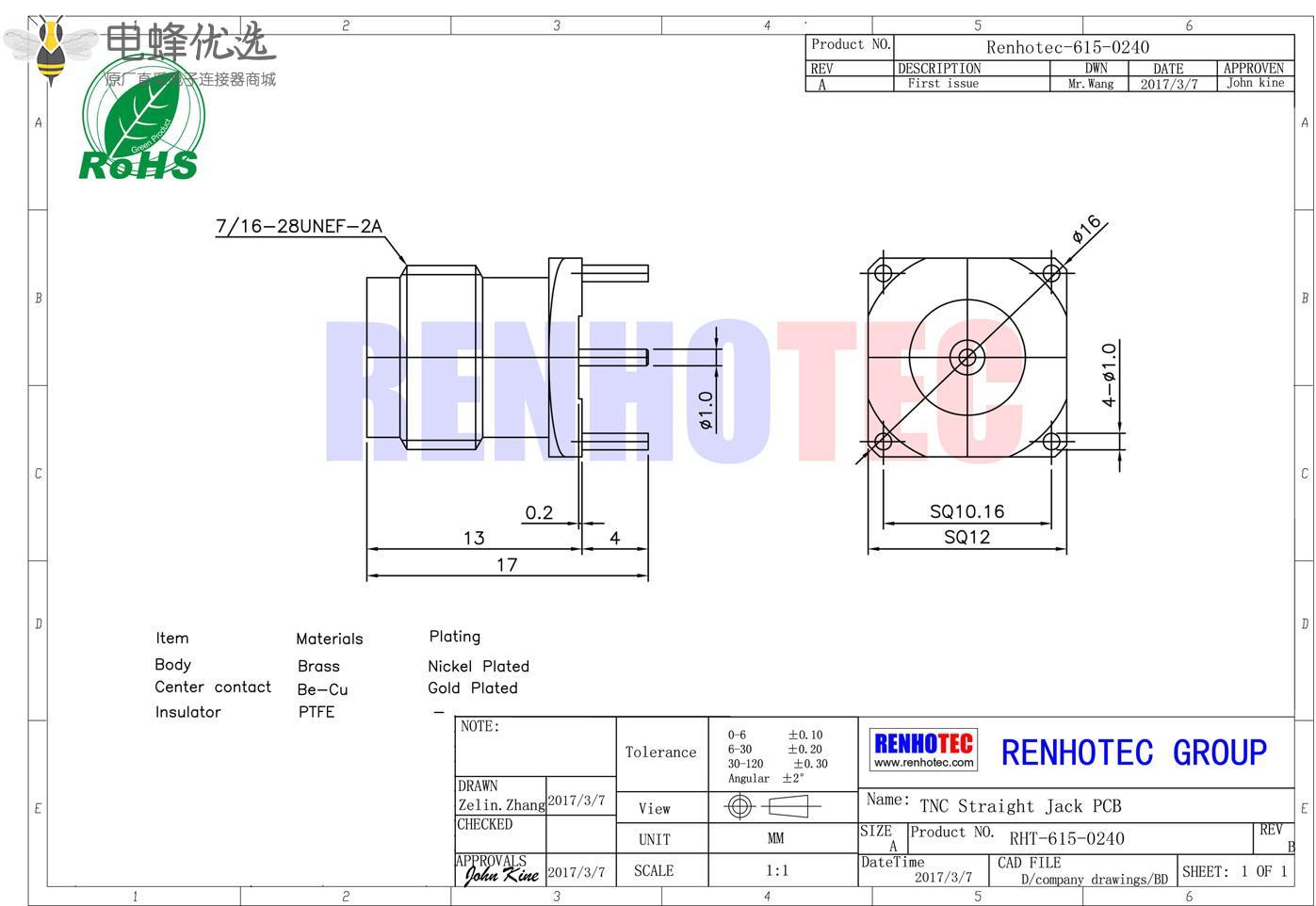

图纸:

合作工厂实拍:

connector factory
