UHF连接器如何满足大功率射频传输需求？

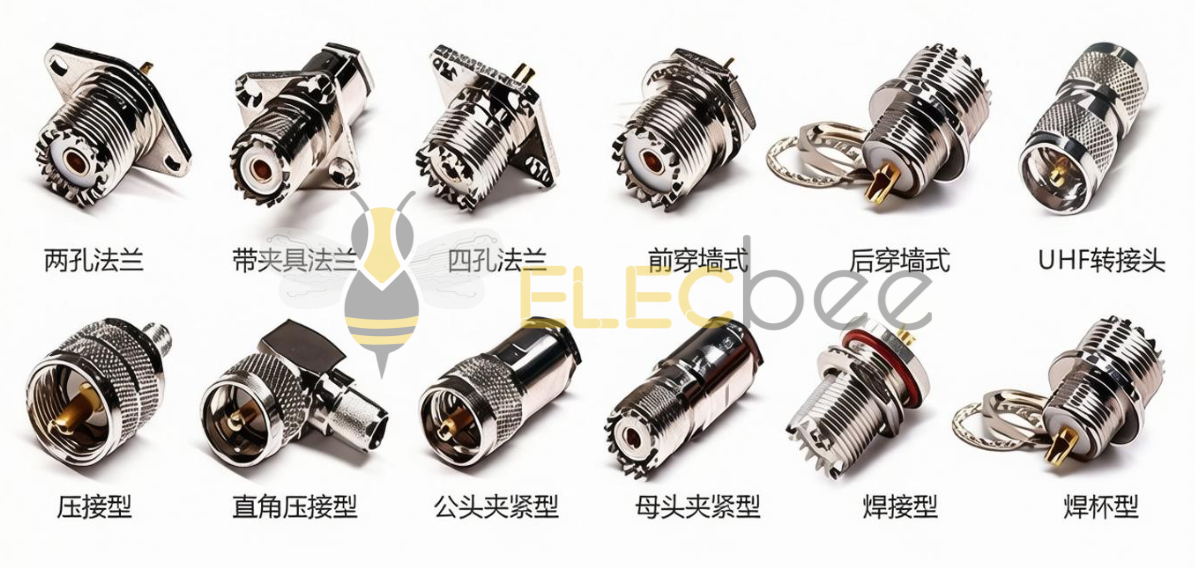

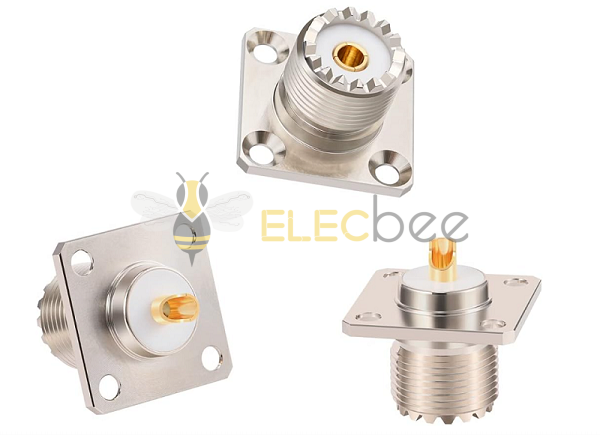

在无线电通信、大功率广播发射、车载对讲系统以及业余无线电（HAM）领域，UHF连接器（公头通常称为PL-259，母头为SO-239） 是一种经受了数十年市场检验的经典射频接口。尽管在微波和毫米波频段，许多尺寸更小、阻抗控制更精准的连接器层出不穷，但在低频至甚高频（VHF，最高300MHz–500MHz）的大功率传输场景 下，UHF连接器依然占据着不可替代的主导地位。
大功率射频信号的传输对连接元件提出了极高的考验：不仅要求超低的接触电阻以减少热损耗，还需要耐受数千伏的高压击穿，同时更要承受大电流带来的热应力。那么，UHF连接器究竟凭借怎样的物理结构与电气设计，成功满足大功率射频传输的苛刻需求？ 本文将为您深度揭秘其背后的核心工程逻辑。
一、物理结构优势：大尺寸导体与低接触电阻
射频大功率传输的核心痛点之一是热损耗（I²R 损耗）。在传输百瓦甚至千瓦级功率时，微小的电阻都会转化为巨大的发热量，导致接口过热甚至烧毁。
粗壮的中心针与大接触面积：
相比于SMA或BNC等微型连接器，UHF连接器拥有尺寸巨大的中心导体（中心针直径通常达到4mm左右）。大截面积的金属导体极大地降低了直流与高频交流电阻，提高了电流载流能力。
滚花外壳与紧密接触面：
PL-259采用大尺寸的黄铜（镀镍或镀银）螺纹外壳，不仅提供了坚固的机械固定，更实现了360度大面积的屏蔽层接地接触，有效降低了高频接地电阻，确保大电流回流时的安全与稳定。
二、绝缘介质升级：高绝缘强度与耐高温材料
在高功率发射（尤其是高驻波比状态）下，连接器中心针与外壳之间会产生高达数百甚至上千伏的峰值电压。绝缘介质的品质直接决定了连接器的耐压与耐热上限。
高击穿电压保障：
工业级UHF连接器采用厚实且致密的绝缘体设计，使中心针与外壳之间保持足够的爬电距离，电气耐压值通常可轻松达到500V至1500V RMS（甚至更高的峰值电压），有效防止高压弧光击穿。
特氟龙（PTFE）材料的耐温优势：
早期的低成本UHF连接器常使用酚醛树脂或聚乙烯（PE）作为绝缘体，高功率发热时极易熔化变形。而现代用于大功率传输的工业级UHF连接器全面采用了聚四氟乙烯（PTFE / 特氟龙）：
超高耐温性能：PTFE的长期工作温度可达200℃–260℃，即使在长时间持续高功率发射、接口显著升温的情况下，绝缘体也不会熔化或软化。
极低介电损耗：PTFE拥有极低的介电损耗因数（tanδ），显著减少了高频电场在介质内部引发的介质发热。
三、机械锁紧与抗振应力：稳固的 5/8"-24 螺纹机构
在大功率系统中，接口物理连接松动会导致接触电阻剧增，引发剧烈的虚接打火（Arcing），对发射机末级功率放大器（PA）造成致命破坏。
经典螺纹锁紧机构：
UHF连接器采用5/8"-24螺纹 配合黄铜螺母锁紧。这种大螺距、高强度的机械结构能提供巨大的轴向锁紧力，有效抵御来自粗重同轴电缆（如 RG-8、RG-213、LMR-400）的重力拉扯与机械振动。
抗振动与防松动：
在车载、船载或户外风力较大的天线塔等高振动环境下，螺纹锁紧能够保证公头与母头紧密贴合，避免因振动导致接触面缝隙打火，极大提升了大功率系统的长期运行可靠性。
四、大功率应用中的匹配与使用规范
要真正发挥UHF连接器的大功率传输潜力，除了连接器本身品质过硬外，现场规范装配同样至关重要：
避免超频使用：
UHF连接器的结构属于非恒定阻抗设计，最佳工作频段在300MHz以下（最高不超过 500MHz）。在HF（短波）和VHF（甚高频）频段，其大功率承载能力极佳；但若在UHF高频段（如 800MHz 以上）使用，阻抗不连续会引发严重反射与局部过热。
规范焊接与压接工艺：
中心针焊接时必须焊锡饱满，避免虚焊产生附加电阻；外屏蔽网必须实现360度均匀焊接或压接，确保大电流回路畅通。
严密防水防潮：
标准PL-259接口不具备内防水功能。用于户外的天线接口必须做好“三层防水”（绝缘胶带 + 自粘防水胶带 + 抗紫外线胶带）封装，防止水汽渗入引发高压打火与金属氧化。
UHF连接器之所以能在射频互连领域长盛不衰，关键在于其将大尺寸金属导体、耐高温PTFE绝缘材料以及坚固的螺纹锁紧结构完美融合，构筑起了一道抵御高电压、大电流与高温考验的坚固防线。
