BNC与RG316线材连接方法详解

在射频工程里，“匹配”几乎是每天都要面对的事情。无论是测试设备布线、射频通信模块连接，还是实验室仪器的信号引出，只要遇到BNC接口和RG316线缆，我们最关心的就是：它们的电气匹配是否正确？损耗会不会失控？实际测量值是否可信？

作为在德索精密工业长期负责射频线束选型和测试的工程师，我想借这篇文章把BNC×RG316这对“老搭档”的电气逻辑拆开讲讲，从结构、阻抗、驻波、损耗几个角度，把匹配原理说清楚，希望能让你在设计或布线时少踩几个坑。

🔍 一、从结构入手：BNC的特性决定了它的匹配窗口

BNC属于典型的50Ω射频同轴结构，内部中心针、介质层、外导体之间的几何关系，决定了它的工作带宽和阻抗稳定性。

工程层面更关键的是：

• BNC的结构稳定性直接影响插损一致性

• 连接端面的机械精度会影响接触阻抗

• 高频性能主要由耦合结构决定，而不是外观

换句话说，只要结构够标准，BNC基本就能提供稳定的阻抗表现，这也给后端线缆匹配留出了足够“可控空间”。

💠 小贴士｜结构观察点

看BNC性能，别只关注外壳光不光滑。真正影响射频表现的是中心针同轴度、介质一致性和接口精度。

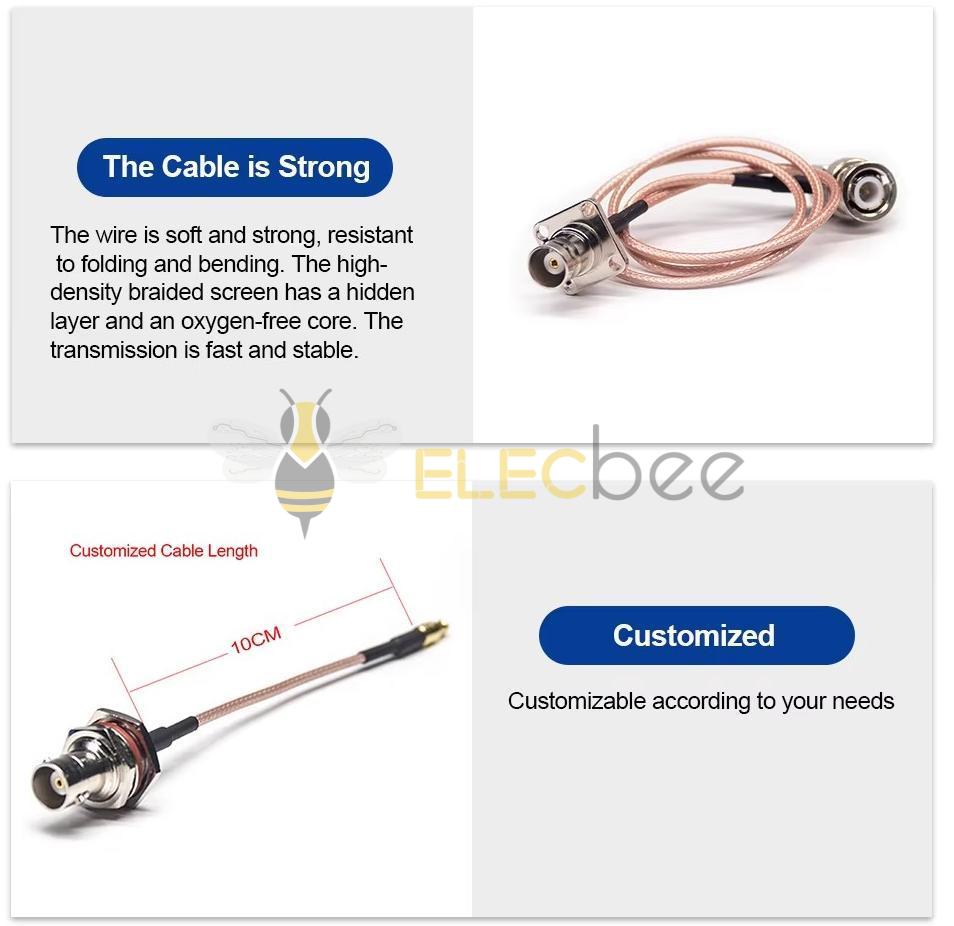

🧵 二、RG316 的设计特点让它更适合高频测试

很多工程师喜欢RG316，不只是因为它轻便、柔软，更核心的原因是：
它的电气结构非常稳定。

RG316的优势来自以下几点：

• 50Ω同轴结构与BNC天然匹配

• PTFE介质耐高温、损耗低

• 编织屏蔽密度高，抗干扰能力强

• 高频段的衰减特性比常见的RG174更优秀

这些特点让它在测试仪器间短距离连接时非常稳，也更适合对响应一致性要求较高的环境。

💠 小贴士｜线缆的“隐藏参数”

选射频线缆，除了看阻抗，还要看介质材料、屏蔽密度和弯折记忆性——这些才是影响长期稳定性的关键。

⚡ 三、核心逻辑：BNC×RG316 的阻抗匹配机制

阻抗匹配不是一句“50Ω就对了”这么简单，它背后有三个核心逻辑：

1️⃣ 几何尺寸一致性

无论是BNC的内外导体结构，还是RG316的介质厚度和编织方式，本质都是在控制 电磁场的传输路径。
只要几何比例一致，阻抗自然更稳定。

因此：

BNC与RG316的阻抗稳定性其实是“结构参数协同”的结果，而不是单个件的特性。

2️⃣ 电磁场边界匹配

连接器与线缆的接触区，是电磁场最容易不均匀的地方。
如果结构过渡不良，就会导致：

• 电场集中

• 局部阻抗拉升

• 反射增强

优质BNC在接口过渡区会有微结构设计，使其与 RG316 的电磁边界更自然地衔接。

3️⃣ 高频段的驻波控制

在 300MHz 以上频段，线缆损耗和驻波都开始变得敏感。
BNC × RG316 的组合之所以能维持良好表现，是因为两者的阻抗一致性足够稳定，能减少电压驻波比（VSWR）的上升。

💠 小贴士｜电气匹配的小秘密

反射不是突然出现的，而是阻抗过渡区的“累积效应”。越短、越平滑的过渡结构，VSWR表现越好。

🧪 四、结合实测经验：什么时候匹配最容易被破坏？

在大量布线与测试经验中，我发现BNC×RG316的匹配一般在以下情况最容易被破坏：

❌ 1. 线缆被过度弯折

RG316虽然柔软，但高频信号对弯折半径非常敏感。

❌ 2. 接头端压接精度不佳

压接不稳 → 局部阻抗变形 → 反射变大 → 测量波动

❌ 3. 使用非标准或低密度编织RG316

这类线缆屏蔽不足，电磁场容易泄漏，导致阻抗不稳。

💠 小贴士｜实测踩坑总结

射频出现“不稳定”，80%不是仪器问题，而是连接器端子或线缆压接失真——这是最常见的隐性故障点。

🎯 五、工程建议：如何让BNC×RG316达到最佳状态？

基于长期测试经验，我的建议如下：

✔ 建议一：控制弯折半径

最好 > 25mm，避免急弯。

✔ 建议二：优先使用高屏蔽RG316

密度越高越稳定，尤其适合高频测试环境。

✔ 建议三：保持接口清洁

接触面被氧化，会增加接触阻抗。

✔ 建议四：严格把控压接质量

压接结构精度越高，反射越小。

💠 小贴士｜工程师的习惯性动作

我在测试前都会轻轻旋动一下BNC头，确认“接触完整没有虚位”——这动作简单，却能减少大量测量误差。

📘 结语：

BNC×RG316 是射频工程里极其经典的组合，它的稳定表现并不是偶然，而是结构、材料、电气特性共同作用的结果。
理解这些电气逻辑，能让我们在布线、测试或产品设计中更加从容，也更容易找到信号不稳定的根源。
