如何选择优质 BNC 连接器线束？
BNC 作为最广泛使用的射频同轴接口之一，应用横跨监控视频、通信设备、广播系统、测试仪器与工业信号采集。
而在实际项目中，BNC 线束的规格、材质、阻抗、结构质量 都会直接影响信号效果。
很多工程师都会遇到同样的问题：
“BNC 看起来都一样，为什么有的清晰稳定，有的画面干扰严重？”
本篇将从结构、性能参数、线材选择、应用场景与工程师选型建议，为你拆解一条优质 BNC 线束应该具备什么。
01｜BNC 线束的基础结构：由哪些关键部件组成？
🔹 ① BNC 接头（Plug / Jack）
公头：Bayonet 外卡口
母头：卡槽结构
快速锁定、抗振动，是 BNC 的核心优势。
🔹 ② 绝缘体（PTFE）
决定耐温与信号稳定性。
🔹 ③ 中心导体（Pin）
镀金端子可降低损耗与氧化。
🔹 ④ 外壳（金属屏蔽体）
用于抗干扰、抑制 EMI。
🔹 ⑤ 同轴线缆（Coaxial Cable）
线材决定衰减、画质、距离表现。
02｜BNC 线束的标准规格分类：怎么区分不同版本？
📌（1）按阻抗区分（非常关键）
75Ω（视频监控 / 广播）——最常用
50Ω（通信 / 测试设备）
⚠ 阻抗不同，画面会发虚、颜色偏暗或信号丢失。
📌（2）按接头结构区分
直式 BNC
弯式 BNC（适合狭小空间）
面板式 BNC（设备固定端）
防水 BNC（户外监控）

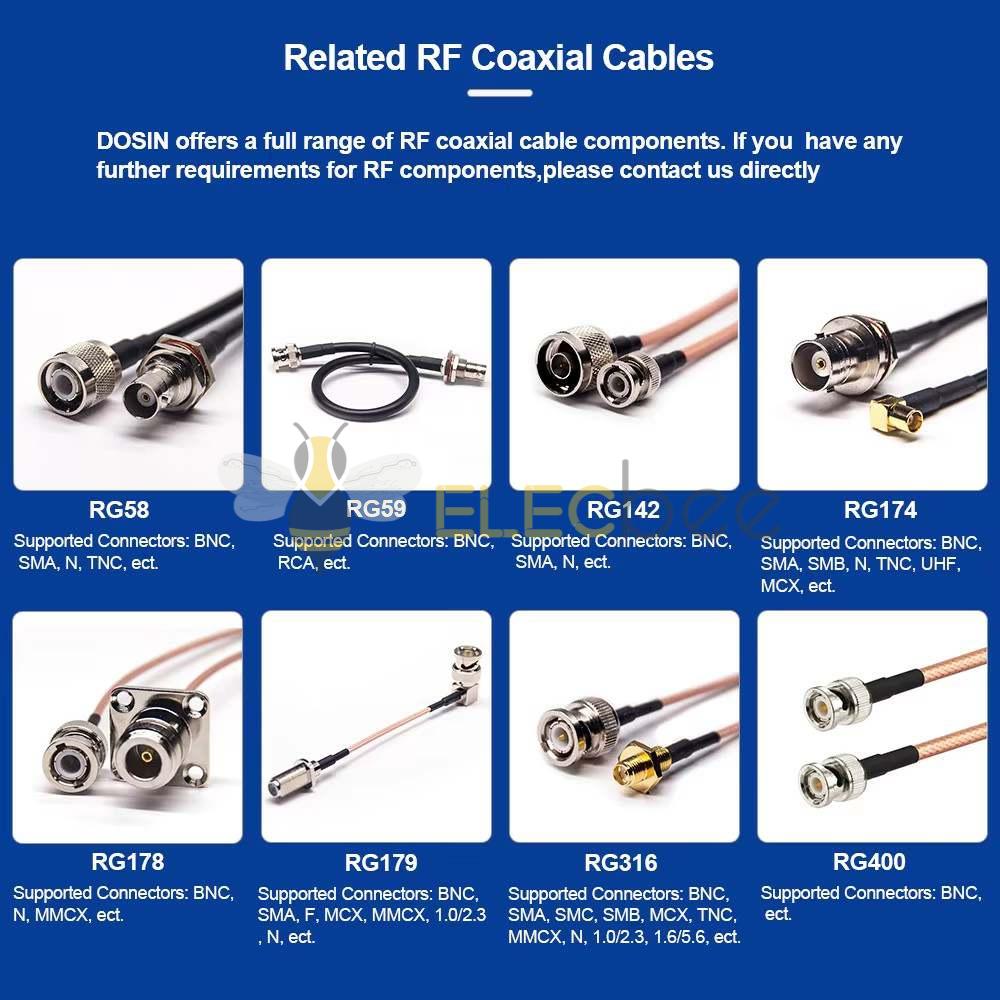

📌（3）按线材类型区分
RG59 —— 视频监控主流
RG6 —— 长距离传输
RG58 —— 通信与射频
3C2V / 5C2V —— 常见安防线材
特殊低损耗线（可定制）
📌（4）按工艺区分
压接式（稳定、量产型）
焊接式（定制灵活）
注塑一体式（户外稳定性高）
📌（5）按端口组合区分
BNC 公 — BNC 公
BNC 公 — BNC 母
BNC — RCA
BNC — SMA / N / UHF
03｜性能参数拆解：优质 BNC 线束应具备哪些能力？
📏 阻抗稳定度
75Ω 应用于视频，50Ω 应用于射频，偏差越小越稳定。
📏 衰减（Attenuation）
决定信号清晰度、传输距离。
📏 VSWR（驻波比）
反映匹配度。
优质线束一般可做到 ≤1.2。

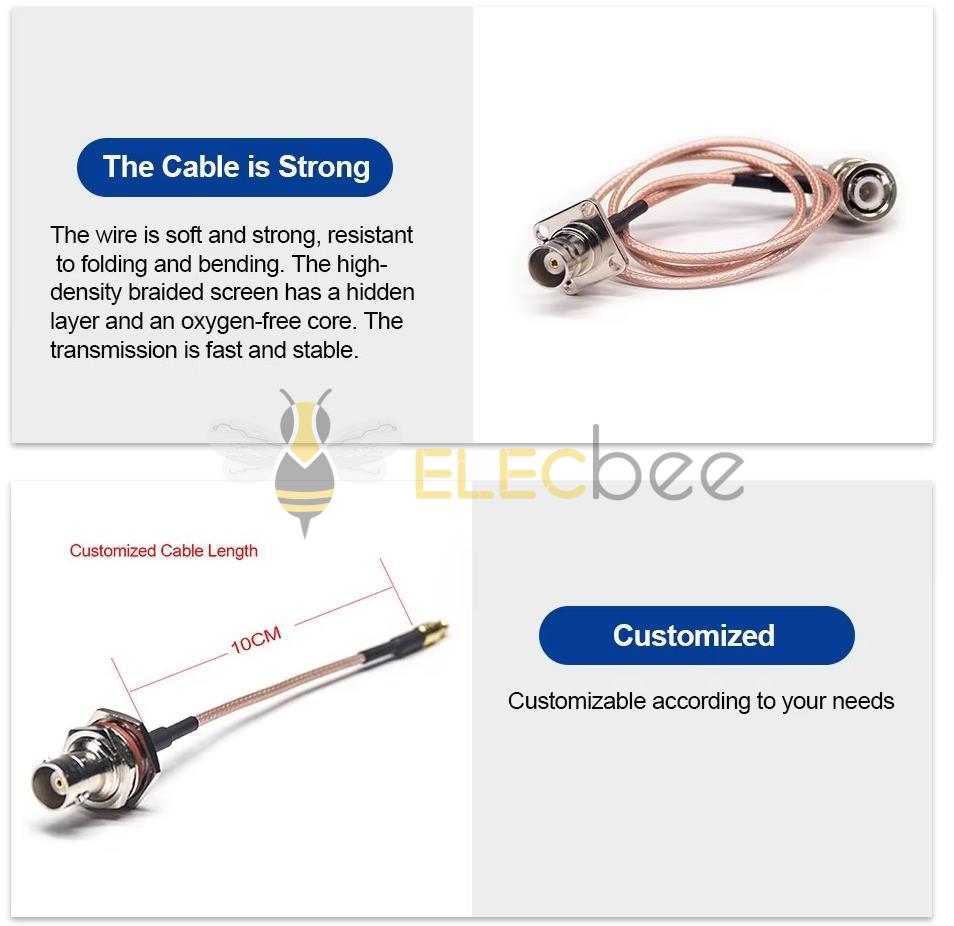

📏 屏蔽等级（Shielding）
单层编织、双层编织、编织＋箔带
高屏蔽可避免：雪花、条纹、噪点干扰。
📏 耐温 / 耐弯折性能
用于户外监控需要：
耐寒（−20°C）
耐晒（UV）
耐弯折（长期摆动）

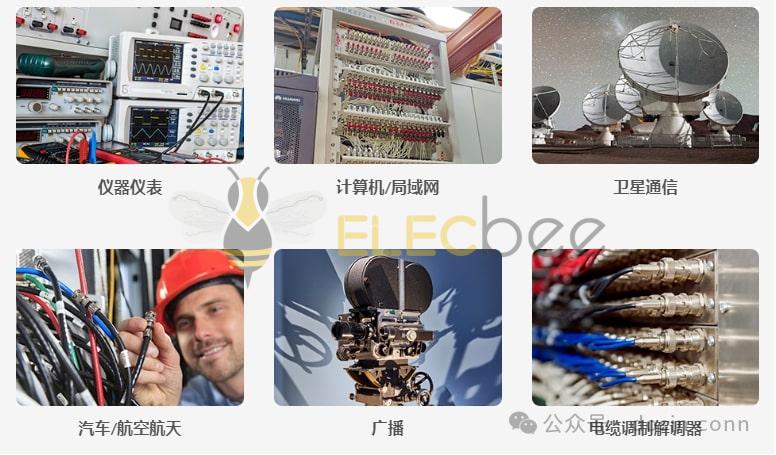

04｜BNC 线束的应用场景：根据行业匹配不同规格
📌 视频监控系统（最典型应用）
摄像头连接
录像机输入
显示设备信号链路
优选：75Ω + RG59
📌 广播电视 / 视频制作
SDI 线束
直播系统
优选：75Ω + 低损耗屏蔽线
📌 测试与仪器仪表
示波器 / 信号源 / 测试探头
优选：50Ω + RG58
📌 通信设备 / 工业设备信号传输
优选：50Ω 屏蔽同轴线
📌 跨系统转接
BNC — SMA
BNC — RCA
BNC — N 型
用于监控 / 通信混合系统
05｜工程师选型建议（实战版）
✔ 监控摄像头？
→ 75Ω BNC + RG59
✔ 长距离传输（>100 米）？
→ 75Ω BNC + RG6
✔ 示波器、实验室设备？
→ 50Ω BNC + RG58
✔ 户外恶劣环境？
→ 防水注塑版 + 双层屏蔽线
✔ 空间狭窄、走线不方便？
→ 弯式 BNC
✔ 跨设备转接？
→ BNC — SMA / BNC — RCA 线束
一句话总结：
选好 BNC 线束＝阻抗正确 + 线材匹配 + 屏蔽到位
