射频连接器线束定制：让高频信号传输更精准、更可靠
作者：周工｜射频连接器与线束工程师
官网：https://www.elecbee.cn/
品牌：德索（Dosinconn）｜专注射频连接器与高频线束定制加工
在无线通信设备、实验室测试平台、天线系统、导航模块、广播系统中，
射频连接器线束（RF Cable Assembly） 是整个信号链路中最“低调却关键”的部分。
这些年做射频线束设计，让我有一个更深刻的体会：
高频系统容不得侥幸。
任何一点点线束问题，都可能让整套设备性能掉线。
射频线束，就是这样一条决定系统上限的小小通道。
一、为什么高频工程更需要“定制化”射频连接器线束？
RF应用繁多、频段跨度大、接口复杂，因此项目级应用极少用“通用线”。
原因非常简单，也是我在工厂一线最常看到的几类情况：
不同设备接口型号完全不同（SMA、BNC、N、UFL、MMCX、TNC 等）
频率要求高，损耗必须精确可控

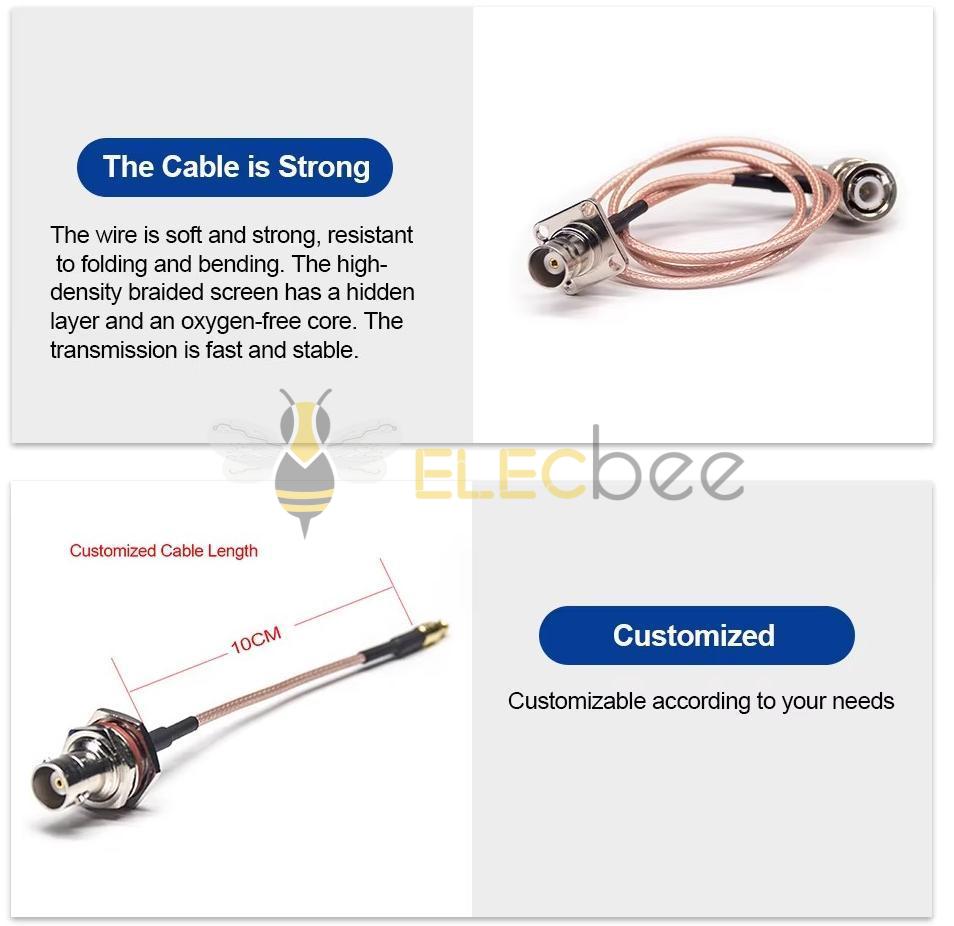

走线空间受限，需要定制弯折方向与长度
高温、户外、振动环境需要加强防护
阻抗（50Ω）必须严控，否则会造成反射与VSWR升高
很多客户第一次来都会问：
“市面上的射频跳线能不能用？”
答案通常是：
能亮机，但达不到工程稳定性。
尤其在 GHz 频段，线束性能差一点，信号就会直接形变或衰减。
二、射频线束的常见结构与核心参数
为了方便理解，我把射频线束的结构按工程端最常用方式整理如下：
| 项目 | 常见规格 | 说明 |
|---|---|---|
| 接头类型 | SMA / BNC / N / TNC / MMCX / IPEX / QMA | 高频应用接口极其多样 |
| 阻抗 | 50Ω | RF系统通用阻抗标准 |

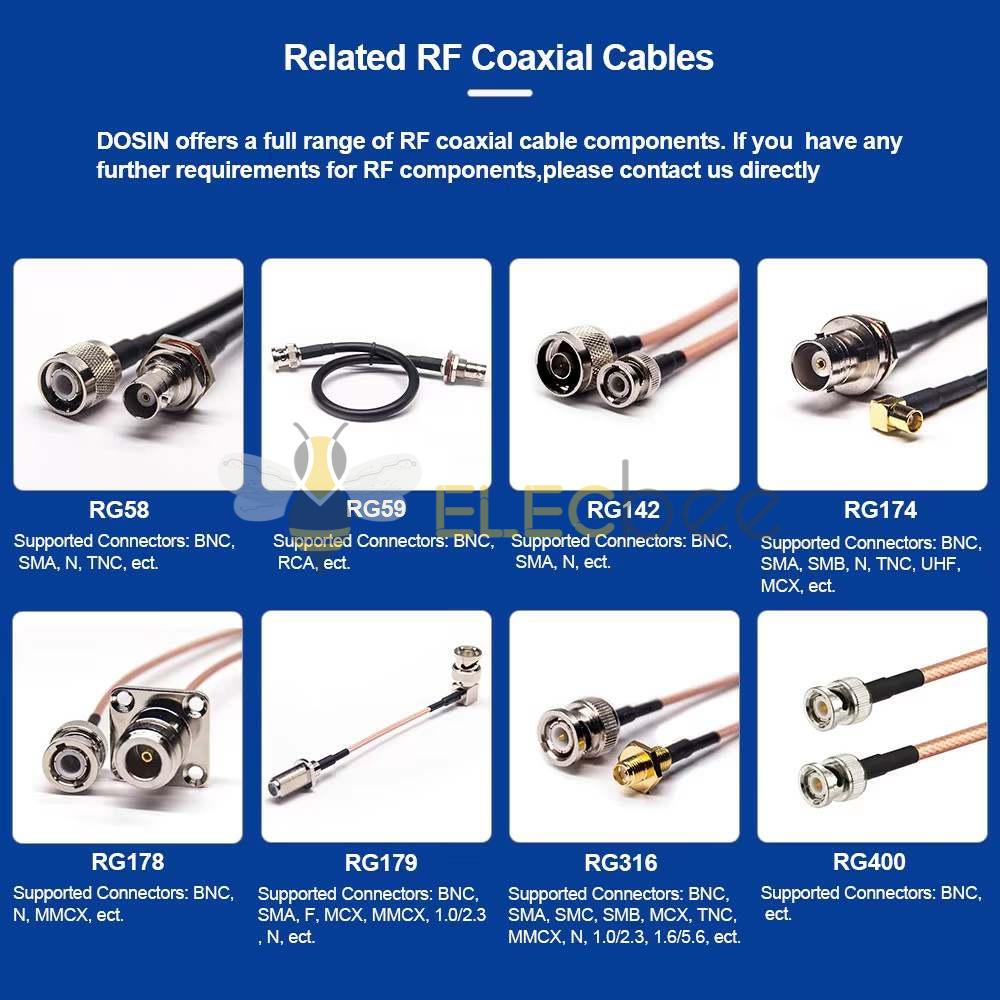

| 常用同轴线 | RG178 / RG316 / RG402半钢线 / 1.13 / 1.37 | 依据频率、柔韧、屏蔽等级选择 |
| 工艺结构 | 焊接、压接、半钢手工弯形、模压 | 高频要求更严苛 |
| 屏蔽等级 | 单屏蔽 / 双屏蔽 / 多层屏蔽 | 高频抗干扰核心指标 |
| 长度范围 | 5cm – 30m 可定制 | 高频越长，损耗越大 |
| 频率区间 | 0-6GHz / 0-12GHz / 0-18GHz | 依据线材与接头决定 |
| 应用领域 | 通信设备、导航天线、测试仪器、无线模组 | 高频行业全覆盖 |

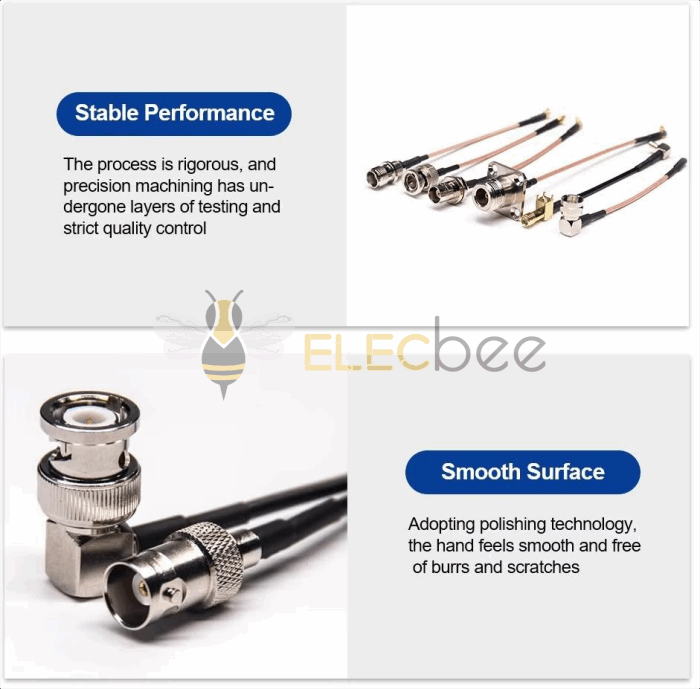

每一条射频线束在德索出厂前都会经过：
高频插损测试
VSWR（回波损耗）检测
端口拉力测试
阻抗一致性检测
100%导通检验
这也是为什么我们的射频线束能稳定用于大批量工业设备。
三、真实工程案例：GPS天线信号弱，问题竟然在线束？
一个做车载设备的客户找到我们。
车辆在实际道路测试中，GPS定位漂移严重，甚至会固定延迟几秒。
他们以为是天线、主板的问题，结果怎么调也调不好。
我们拿到样品线后做了测试，发现：
使用了廉价同轴线，屏蔽率不足
SMA焊点不标准，内部反射严重
线材柔韧度过差，安装后被强制弯折
我们为其定制了：
1.13 高频同轴线
SMA金针焊接结构重新优化
精准长度控制，减少不必要弯折
双屏蔽结构提升抗干扰能力
更换后，GPS定位瞬时提升，漂移问题彻底解决。
客户只说了一句话：
“原来高频线束真的不能随便用。”
而这正是射频工程的真实情况。
四、射频线束最容易被忽视的关键工艺点
一条优质射频线束，看似简单，但真正的难点都藏在内部。
例如：
屏蔽层编织密度是否达标
接头内针管是否居中（同轴度影响反射）
焊点长度与锡量是否适配高频
线材阻抗控制是否均匀一致
弯折半径是否满足项目要求
成品损耗曲线是否达标
我常说：
普通线束靠外观看得出区别；
射频线束必须靠测试才能证明好坏。
这就是高频世界的苛刻。
五、总结：射频线束虽小，但影响系统性能的“重量级角色”
射频线束是信号链路的核心关节。
它决定：
信号是否衰减
频率是否稳定
设备是否灵敏
数据是否准确
在德索工厂，我们为每条射频线束建立：
生产记录
检验数据
序列编号
全流程质量追踪
因为在高频系统中，
品质不是卖点，是基础。
品牌信息
德索连接器（Dosinconn）｜专注射频连接器与高频线束定制生产
工厂位于广东江门，为通信、导航天线、仪器仪表、雷达设备、无人机、射频测试领域提供高性能线束服务。
官网：https://www.elecbee.cn/
