BNC弯头连接器：为复杂布线场景而生的高稳定转向方案
作者：周工｜射频连接器与线束工程师
在射频与视频布线系统中，

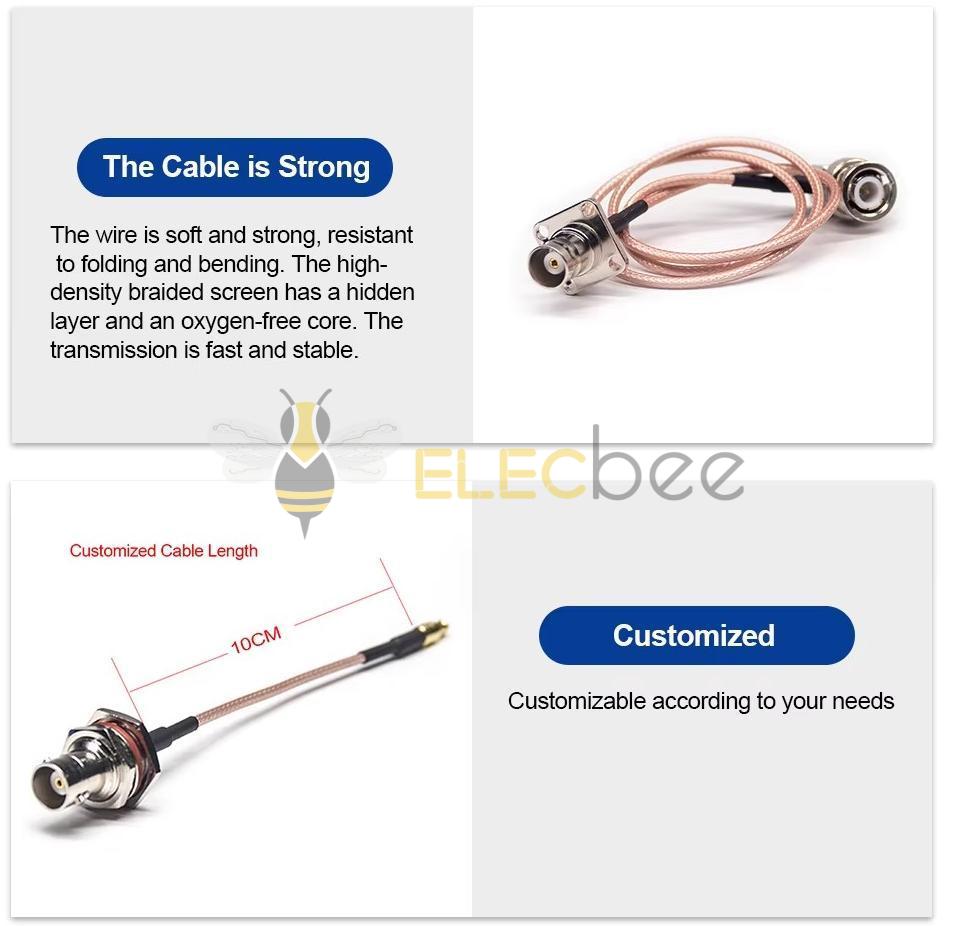

BNC 弯头连接器（BNC Right Angle Connector）
是解决“安装空间不足”“线路干涉”“走线不规整”的关键零部件。
它和直式 BNC 的区别不只是外形，
更是 机械结构、信号路径设计、屏蔽方式和插损控制 的全面差异。
在为工程项目定制连接器多年后，我越发能体会到一句话：
真正让布线“好看、好装、好用”的，是弯头。
尤其在机柜、监控设备、仪器仪表、车载系统等狭小空间，
一只质量好的 BNC 弯头连接器，往往能解决 80% 的安装烦恼。
一、为什么越来越多工程项目开始指定使用“BNC弯头连接器”？
在实际布线中，大量痛点来自——空间限制。
▍1. 狭窄空间无法使用直式 BNC
例如：
机柜后侧离墙太近
摄像机尾部空间不足
仪器端子排布局密集
弯头能直接向侧面引线，避免过度弯折。
▍2. 弯折半径过小导致线缆损伤
使用直头强行弯线，会造成：
外皮疲劳
屏蔽层破损
插损升高
弯头可避免人为弯折，提高使用寿命。
▍3. 提升走线美观与稳定性
弯头能让线材沿水平或垂直方向自然延展，
在机柜和监控项目中非常受欢迎。
▍4. 频率越高越不能“硬弯”线缆
一些高频设备必须控制弯折角度，
弯头连接器等于是为系统提供“内置转向”。
这也是弯头 BNC 在高端仪器、测试夹具、视频设备上使用越来越频繁的原因。
二、BNC弯头连接器核心结构与材质特点（工程级解读）
| 部件 | 常用材质 | 功能说明 |
|---|---|---|
| 外壳（弯头主体） | 黄铜、锌合金、不锈钢 | 结构强度、屏蔽能力、耐腐蚀性能 |
| 中心针 | 黄铜镀金、磷铜镀金 | 决定接触电阻与信号完整性 |
| 绝缘体 | PTFE（铁氟龙）、PE | 保持阻抗稳定，耐温更高 |
| 弯角结构 | 一体冲压 / CNC精密加工 | 决定插损与反射稳定性 |
| 锁扣与旋环 | 黄铜镀镍 | 负责锁紧结构与耐插拔性 |
弯头 BNC 的工艺要点比直头更高，因为：
① 弯角的同轴结构精度更难控制
稍有偏差就会造成回波损耗上升。
② 内部信号路径更复杂
需要保证信号在转角处仍保持一致性。
③ 屏蔽处理复杂
避免弯角处产生泄漏。
④ 强度要求更高
弯头更容易受到侧向应力，需要更好的外壳材质。
三、一个实际项目：弯头 BNC 解决了机柜布线的“老大难问题”
某通信设备厂的机柜布局极为紧凑。
使用直式 BNC 后出现两大问题：
线束被墙壁顶住，弯折过急
多根线缆堆叠，散热变差、维护困难
最终我们为其定制了：
一体式 CNC 加工弯头 BNC（50Ω）+ 加厚屏蔽结构
安装完成后：
线束自然向下引线
整个机柜布线整齐
信号无反射异常
维护效率提升了 40%
客户评价：“本来以为是线材问题，没想到换个弯头就解决了。”
很多工程问题，真的不是设备不好，而是“连接器没选对”。
四、BNC弯头连接器的关键工艺控制点
要做好一个稳定的弯头 BNC，需要严格控制：
1. 弯角内的同轴结构必须完全对称
直接决定 VSWR（驻波比）。
2. 中心针镀金层厚度要达标
避免长期使用导致信号衰减。
3. PTFE 绝缘体必须切割精确
高频设备必须保持 50Ω 阻抗。
4. 屏蔽必须贯通，不允许有间断
弯头处的泄漏最常见。
5. 旋环必须保证锁扣力一致
松动会导致接触不稳定。
这也是德索在弯头连接器上坚持 CNC 加工＋全检的原因。
五、写在最后：弯头，是为了让布线更自由
很多人以为弯头只是一个“小配件”，
但只要做过工程就会知道：
弯头不是折中方案，而是最优方案。
它能：
解决空间冲突
提升布线品质
延长线缆寿命
保证信号稳定
改善维护体验
越是复杂系统，越离不开好品质的弯头设计。
