BNC接头连接器有哪些配插形式?
BNC接头连接器可以说是射频连接器产品中比较火热的产品之一,市场的需求一直很旺盛,特别是在通信系统的应用。BNC接头连接器的配插形式主要包含了卡接式、嵌入式、螺纹式、滑入式四个类别,具体它的配插形式有哪些呢?
1、卡接式配插结构类型
卡接式配插结构BNC连接器的主要特点是,连接器只要旋转90度就可以锁定,连接速度快,稳固。适用于频繁装卸的设备,广泛用于网络系统、仪器仪表等领域。BNC系列是电性的卡口连接器。
2、嵌入式配插结构类型
推入式接口的特点是连接与分离迅速,体积小,重量轻。多用于机壳内部板对板连接,高密度安装。常见的推入式连接器有SMB,MCX,MMCX等。
3、螺纹配插结构类型
螺纹接口的特点是连接最为可靠,机械强度高,抗震性好。由于机械性能电气性能好多用于测试仪器,工防航空领域。
4、滑入式配插结构类型
滑入式配插结构类型被广泛使用要求结构紧凑且易于操作的场合。BMA连接器和D-Sub连接器等使用的就是滑入式配插结构类型。
5、BNC针插
BNC针插通常用于连接到设备的输出端。它的外观类似于一个圆柱形的插头,有一个突起的中央引线(针),通常是雄性接头。它通过旋转插头上的环形护套,将中央引线插入相应的孔插接头中,然后用护套锁定以确保连接牢固。BNC针插在插入时需要稍微旋转,然后按下并旋转护套以锁定连接。
6、BNC孔插

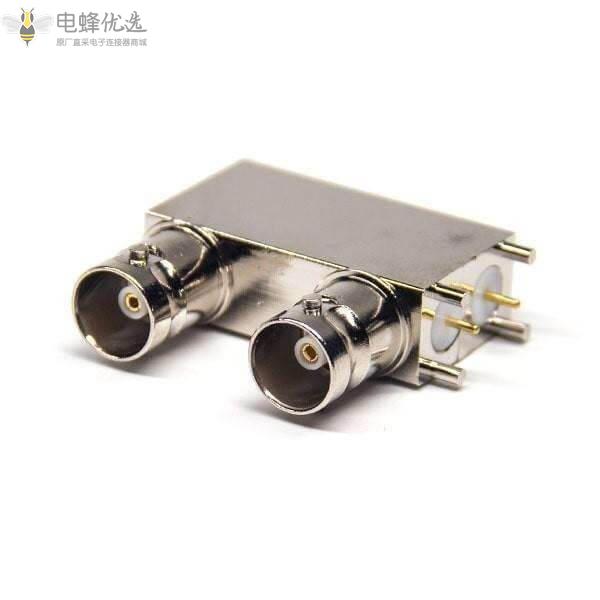

BNC孔插通常用于连接到设备的输入端。它有一个中央的孔洞,通常是雌性接头。当BNC针插插入孔插时,护套会旋转并锁定以确保连接稳固。
除了插拔形式,BNC连接器还有一些其他特点和变种:
1、50欧姆和75欧姆BNC连接器:BNC连接器通常有两种标准阻抗:50欧姆和75欧姆。这两种类型的连接器在不同的应用中使用。50欧姆BNC通常用于射频和微波应用,如无线通信和测试设备,而75欧姆BNC主要用于视频和监控设备。
2、BNC三重减震连接器:为了增加连接的稳定性和信号传输的质量,有时会使用BNC三重减震连接器。这种连接器的设计允许连接器的中心引线在连接时进行微小的弹性运动,从而减少机械冲击对连接的影响。
3、BNC T连接器和BNC转接头:BNC T连接器允许将一个信号源连接到两个接收器,或将两个信号源连接到一个接收器。BNC转接头可以用来连接不同类型或阻抗的BNC连接器。
4、BNC到其他连接器的适配器:由于BNC连接器的普及,有许多适配器可用于将BNC连接器转换为其他类型的连接器,例如SMA、N型等,以满足不同设备之间的连接需求。
