关于POGO PIN电连接器的设计知识

　　这一期，电蜂工程师将为您介绍一下Pogo Pin电连接器设计方面的内容，主要会介绍到Pogo Pin电连接器设计原理和考虑因素这两方面的内容，希望通过我们的介绍，您能对Pogo Pin电连接器设计有一个基本的认识。

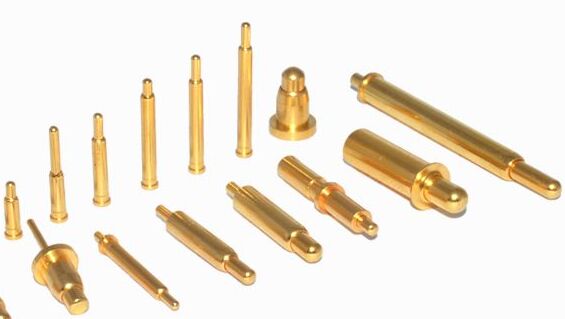

　　科技发展日新月异，电子产品对于电连接器的需求也在不断攀升，电连接器市场也迎来一个新的机会。电连接器的设计组件一般分为Pogo Pin、插针插孔、弹簧顶针3种类型，而Pogo Pin是其较为重要的组件之一，发挥着导电和传输信息的作用。Pogo Pin的功能质量关乎到整个电连接器的运作，想要电连接器达到标准的基本性能，Pogo Pin的结构设计就必须合理。下面我们一同来认识一下Pogo Pin电连接器设计原理和考虑因素。

　　一、关于Pogo Pin电连接器设计原理。Pogo Pin设计原理我们将会从针头设计、斜面设计、平底设计三个方面来讲解，具体内容如下：

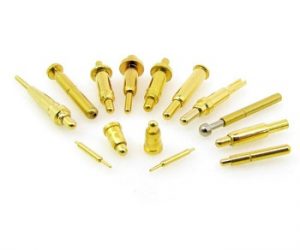

　　1.Pogo Pin的针头设计

　　针头设计要求表面光滑成小圆半球形。

　　2.Pogo Pin的斜面设计

　　为了保证针头在工作时和针管百分之百保持接触，一般把针头和弹簧接触的一端切成斜面。这种设计理念可以保证低的稳定的接触阻抗可以绝对保证产品的稳定通导。反钻孔这种设计对小尺寸的连接器是最好的选择，可以满足客户的弹力要求。

　　3、Pogo Pin的平底设计

　　这种设计会因为针头和针管的结构差异导致无法接触，使电流无法走向针管，针管壁顺着弹簧直走，造成电阻过大使其电压大弧度下降。


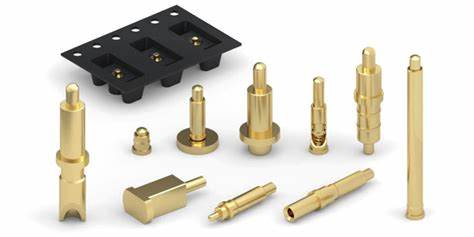

　　二、Pogo Pin连接器的设计考虑因素

　　它在规定频率和加速度条件下振动、冲击、碰撞时的接触对的电连续性。接触对在此动态应力情况下会发生瞬时断路的现象。规定的瞬断时间一般有1μs、10μs、100μs、1ms和10ms。需要重视的是怎样快速判断接触对发生瞬断故障。业内一般观点认为，当闭合接触对(触点)两端电压降超过电源电动势的50%时，可判定闭合接触对(触点)发生故障。总结便是，判断瞬断发生与否的两个条件是持续时间和电压降，缺一不可。为了有利的获得稳定的弹力过程，建议在设计PogoPin连接器配套弹簧长度时超过针管的长度，使其在受空间限制的情况下做反钻孔的设计。

　　关于Pogo Pin电连接器设计知识就介绍到这里了，希望通过我们的讲解，您对于Pogo Pin电连接器有了更深入的认识。更多Pogo Pin电连接器设计方面的技术资料，电蜂工程师会继续整理发布在资讯频道，供您免费查阅。如需采购Pogo Pin电连接器相关的产品，请直接拨打我们的热线电话：400-6263-698，专业工程师24小时为您答疑解惑。
