- 描述
产品参数
-
材质
铜
-
安装方式
接线
-
端接类型
焊接式
-
安装特征
无
-
公母
公头
-
功能
其它
-
方向
弯式
-
极性
标准
-
镀层
镀镍
-
阻抗
50 Ω
-
外导体连接
压接
- 产品特征
产品特征:

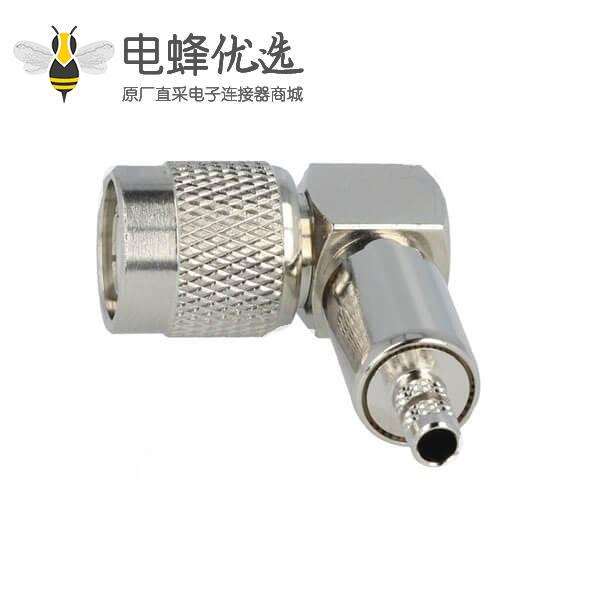

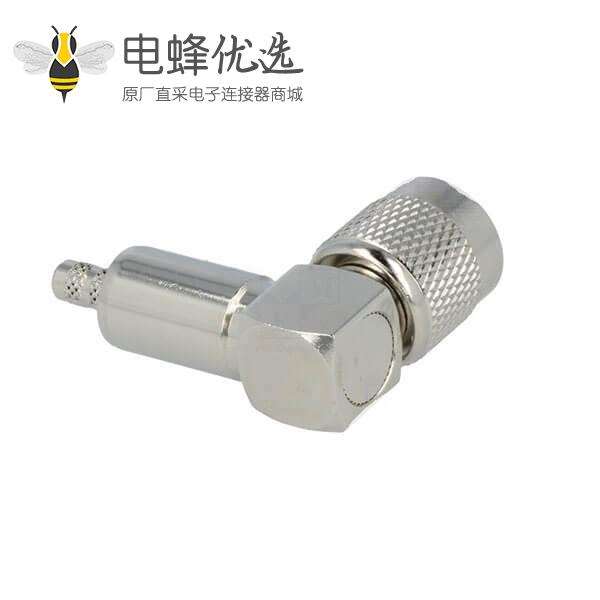

- 插头,TNC,公头,角度90°,压接,用于电缆,50欧姆,75欧姆,铜,镀镍;
- 螺纹版本的BNC接头,用于高振动环境,耐久性更好;
- 相对于BNC连接器,具有更高的性能,微波频率达0-11GHz, 阻抗为50ohm;
- 高质量原厂出货,30天无忧退换货,产品依照 MIL-C-39012国际标准生产;
- 来自品牌OEM原厂批发,相同质量,更实惠的价格。
TNC连接器的主要应用:
- 手机、航空管制、遥测、蓝牙和GPS组件、无线基站,微波通讯、雷达、网络设备、天线支架,机器对机器通信、安防安保设备、检测设备
- 技术参数
电气性能
- 阻抗:50 ohm
- 频率范围:50 ohm为0~11GHz
- 电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
- 耐电压:1500 V rms
- 工作电压:500 V rms
- 中心接触电阻:≦ 3.0mΩ (Milliohms max.)
- 外接触电阻:≦ 2.0 mΩ (Milliohms max.)
- 绝缘电阻:≧5 × 103mΩ (Milliohms min.)
机械性能
- 耦合方式:7/16-28 螺纹连接
- 保持力:6 lbs min.
- 配接耐久性:≧500 次 (针对铍铜合金接触件)
环境性能
- 温度范围:Teflon -65oC~+145oC
- 螺母锁定保持力:100 lbs. min.
- 振动:MIL-STD-202 Method 204
- 抗腐蚀性:MIL-STD-202 Method 101
材质:
部件 | 材料 | 表面处理 | |
主体 | 黄铜 | 镀镍 | |
中心针 | 铍青铜 | 镀金 | |
绝缘子 | 铁氟龙 | 无 |
