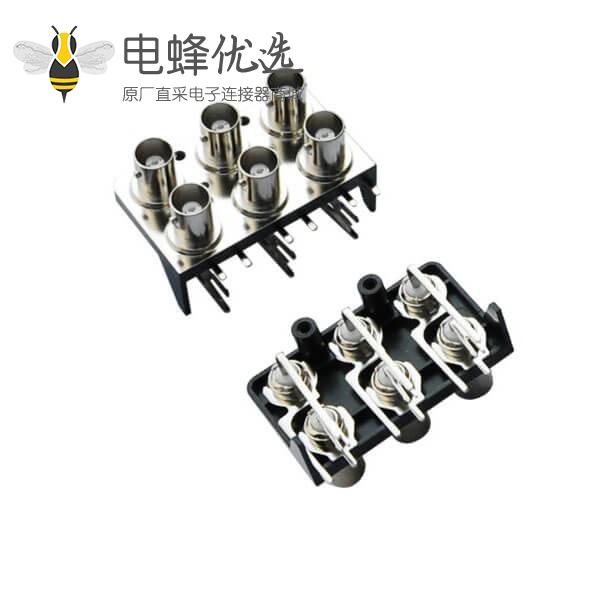

商品名称:pcb 连接器 6射频同轴锌合金 弯式母头
商品编号:EB-001-0014
店铺:电蜂优选商城
重量:10克
上架时间:2017-03-22 22:51:14

产品特征:

  • PCB板端,母头,弯式,锌合金,RF射频同轴,BNC连接器,50欧姆;
  • 紧凑设计,安装所需空间更少;
  • 快速插拔,安装简单方便;
  • 高质量原厂出货,30天无忧退换货;
  • 来自品牌OEM原厂批发,相同质量,更实惠的价格。


BNC连接器的主要应用:

天线、线材电缆、汽车、收音机、视频、广播、电信、卫星通信、监视器、收音机、基站、医疗设备、检测设备、闭路电视、电视、高清电视。


bnc interface.jpg

技术参数:

电气性能

  • 阻抗: 50 ohm
  • 频率范围: 0~4 GHz
  • 电压驻波比:直式 ≦ 1.22/3GHz / 弯式 ≦ 1.30/3GHz
  • 耐电压:1500 V rms
  • 工作电压:500 V rms
  • 中心接触电阻:≦ 1.5 mΩ (Milliohms max.)
  • 外接触电阻:≦ 2.0 mΩ (Milliohms max.)
  • 绝缘电阻:≧5 × 10³ mΩ (Milliohms min.)

机械性能

  • 耦合方式:卡口连接
  • 保持力:6 lbs min.
  • 配接耐久性:≧500 cycles

环境性能

  • 温度范围:Teflon -55oC~+155oC / POM -40oC~+60oC
  • 螺母锁定保持力:100 lbs. min.
  • 振动:MIL-STD-202 Meth. 204
  • 抗腐蚀性:MIL-STD-202 Meth. 101

材质:

部件材料表面处理
主体Zinc AlloyNickel (Ni)
中心针BrassNickel (Ni)
面板ABSBlack

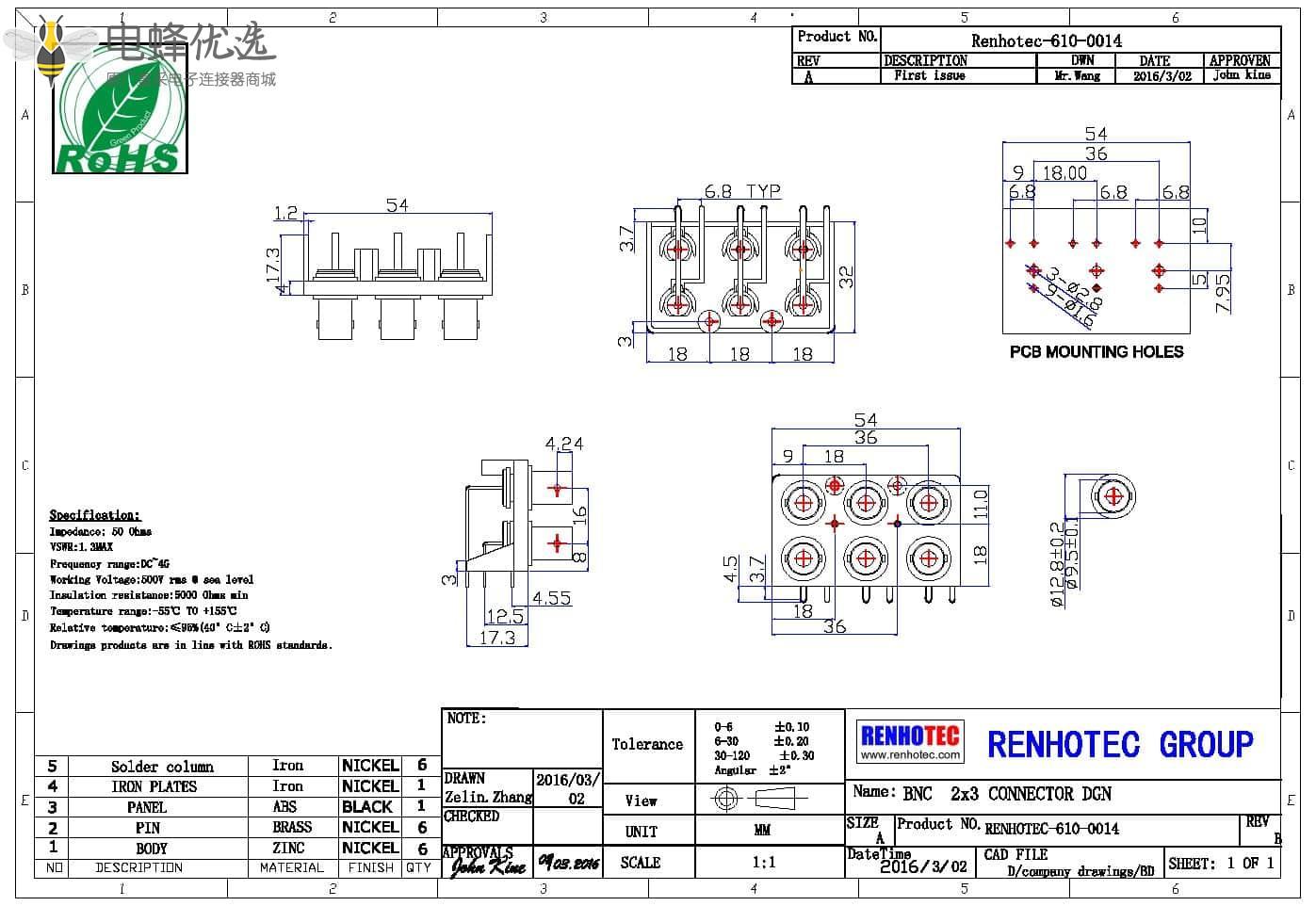

图纸:

合作工厂实拍:

connector factory
