- 描述
产品参数
-
安装方式
PCB板/面板
-
材质
铜合金
-
端接类型
焊接式
-
安装特征
穿墙/插板
-
公母
母头
-
功能
其它
-
方向
直式
-
极性
标准
-
镀层
镀金
-
阻抗
50 Ω
-
外导体连接
无
产品图纸
- 产品特征
产品特征：

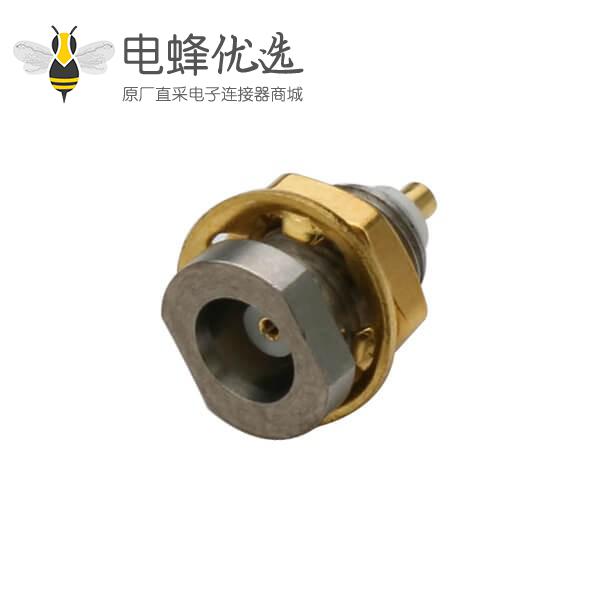

- mcx连接器,穿墙,母头,50欧,直式,面板安装;
- 同具有相同尺寸中心针和绝缘子的SMB连接器相比，尺寸减少30%，重量更轻，可用于更小空间；
- 推入式快速插拔对接方式，非常适用于快速安装和插拔连接；
- 具有高宽频性能和低反射，性价比高；
- 高质量原厂出货，30天无忧退换货；
- 来自品牌OEM原厂批发，相同质量，更实惠的价格。
MCX连接器的主要应用：
消费电子：GPS全球定位系统，高清电视，无线网络电视和音频
航天和工防：GPS，通讯系统
医疗：遥测
通讯、电信：GPS跟踪、定位、导航设备，无线基站，无线局域网
数据、通信：无线局域网（WLAN），无线个人网（蓝牙），无线广域网（WWAN）
工业：机器对机器通信
- 技术参数
技术参数：
电气性能
- 阻抗：50 ohm
- 频率范围：0~6 GHz
- 电压驻波比：直式 ≦ 1.3max / 弯式≦ 1.5max
- 耐电压：1000 V rms
- 工作电压：335 V rms
- 中心接触电阻： ≦ 5.0 mΩ (Milliohms max.)
- 外接触电阻：≦ 1.0 mΩ (Milliohms max.)
- 绝缘电阻：≧ 1000 mΩ
机械性能
- 耦合方式：推入式
- 保持力：4 lbs min.
- 配接耐久性：大于500次 （使用铍铜中心针时）
环境性能
- 温度范围：Teflon -65°C ~ +155°C
- 振动：MIL-STD-202 Meth.204
- 抗腐蚀性：MIL-STD-202 Meth. 101
材质：
| 部件 | 材料 | 表面处理 | |
| 主体 | Brass | Gold Plated | |
| 中心针 | Be-Cu | Gold Plated | |
| 绝缘子 | PTFE | ------ | |
