商品详情

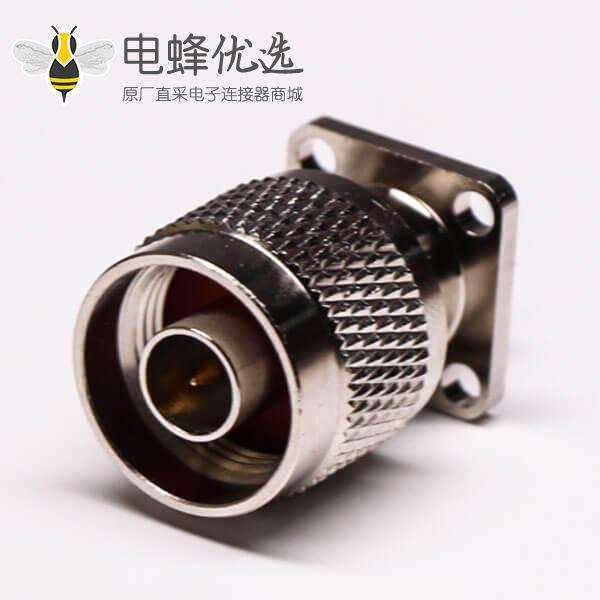

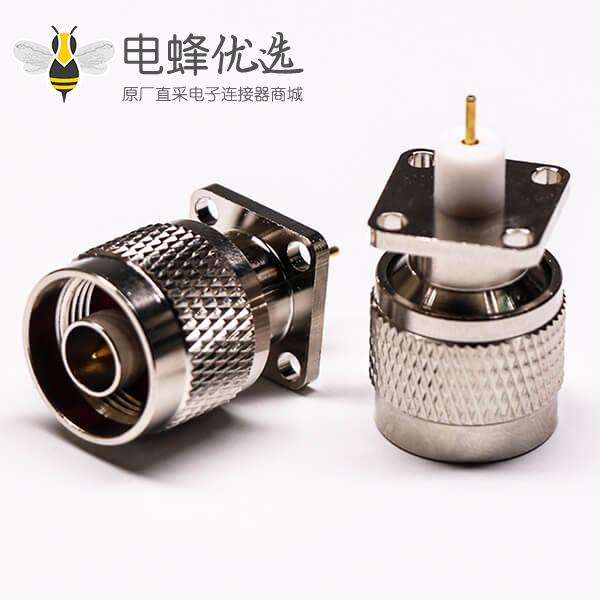

- 商品名称:N头连接器公头直式四孔法兰面板安装
- 商品编号:EB-006-0073
- 店铺:电蜂优选商城
- 重量:28克
- 上架时间:2018-07-12 15:14:18
- 材质:铜
- 安装方式:接面板/接线
- 端接类型:焊接式
- 安装特征:4孔法兰
- 公母:公头
- 功能:其它
- 方向:直式
- 极性:标准
- 镀层:镀镍
- 阻抗 :75 Ω
- 外导体连接:焊接
更多参数>>

产品特征:
- N型连接器,直式,180度,四孔法兰,面板安装;
- 高性能连接器,频率范围达0到11GHz,阻抗50欧姆;
- 螺纹连接结构,保证产品在振动环境使用时的耐久性和稳定性;
- 中型尺寸,可用于军事、工业或消费电子等领域;
- 高质量原厂出货,30天无忧退换货;
- 来自品牌OEM原厂批发,相同质量,更实惠的价格。
应用:
- 航天和国防:雷达设备
- 医疗:射频消融治疗仪
- 商用汽车:蓝牙、GPS
- 通讯、电信:天线、基站、被动/主动基站组件、电信硬件
- 数据、通信:广播电子、WIFI网络
- 工业:机器对机器通信


电气性能
- 阻抗:50 ohm
- 频率范围:0~6 GHz
- 电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
- 耐电压:2500 V rms
- 工作电压:1000 V rms
- 中心接触电阻: ≦ 1.0 mΩ (Milliohms max.)
- 外接触电阻:≦ 0.2 mΩ (Milliohms max.)
- 绝缘电阻:≧ 5*10³ mΩ (Megohms min.)
机械性能
- 耦合方式:5/8-24螺纹
- 保持力:6 lbs min.
- 连接螺母扭矩: 30 in-lbs. min.
- 机械寿命:大于500次 (使用铍铜接触件时)
环境性能
- 环境温度:-55°C ~ +155°C ( PE线缆-40°C ~ +85°C )
- 振动:MIL-STD-202 Meth.204
- 耐腐蚀性:MIL-STD-202 Meth. 101
材质:
部件 |
材料 |
表面处理 |
主体 |
Brass |
Nickel Plated |
中心针 |
Brass |
Gold |
绝缘子 |
PTFE |
Natural |
