商品详情

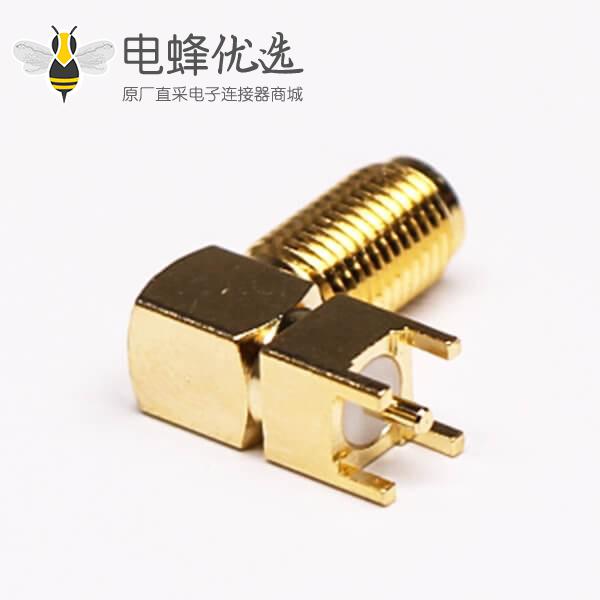

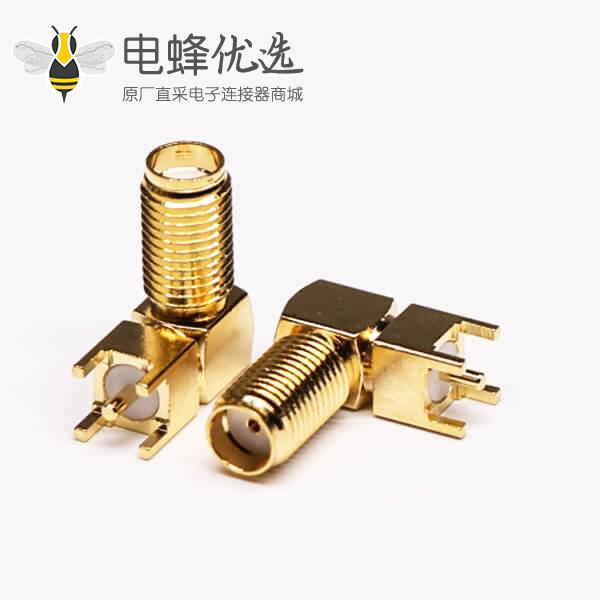

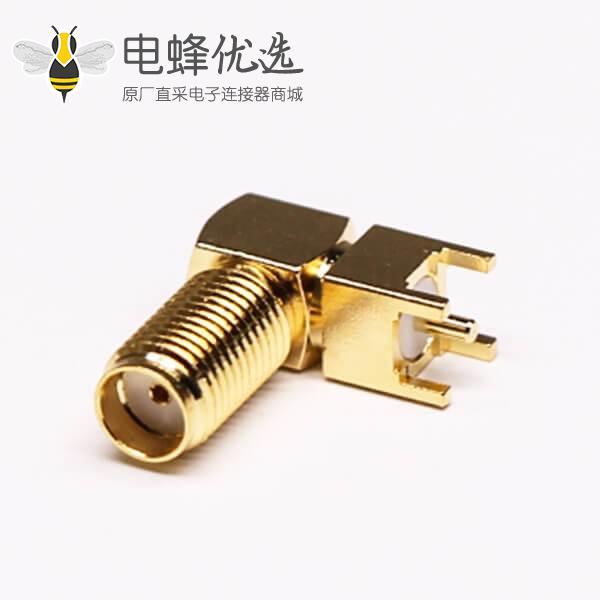

- 商品名称:SMA直角弯头RF连接器镀金母头插PCB板
- 商品编号:EB-007-0150
- 店铺:电蜂优选商城
- 重量:4克
- 上架时间:2017-03-22 22:51:14
- 材质:铜
- 安装方式:PCB板安装
- 端接类型:焊接式
- 安装特征:穿孔式
- 公母:母头
- 功能:其它
- 方向:弯式
- 极性:标准
- 镀层:镀金
- 阻抗 :50 Ω
- 外导体连接:无
更多参数>>

产品特征:
- SMA连接器,弯头,母头,插板,PCB板,镀金;
- 高性能电子连接器,频率高达18GHz,低反射;
- 螺纹连接结构保证产品在使用过程中具有低损耗和高安全性的特征;
- 高质量原厂出货,30天无忧退换货;
- 来自品牌OEM原厂批发,相同质量,更实惠的价格。
应用:
- 航天和国防:手持现场设备、仪表
- 医疗:仪表
- 商用汽车:蓝牙、GPS
- 通讯、电信:基站
- 数据、通信:WIFI网络、无线城域网(WiMAX)
- 工业:主动/被动组件, 仪表,机器对机器通信


电气性能
- 阻抗: 50 ohm
- 频率范围:0~6 GHz
- 电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
- 耐电压:接RG142,RG405线缆时为1000 V rms
- 接RG316,RG402线缆时为750 V rms
- 接RG142,RG405线缆时为500 V rms
- 工作电压:接RG142,RG405线缆时为500 V rms
- 接RG316,RG402线缆时为375 V rms
- 接RG142,RG405线缆时为170 V rms
- 中心接触电阻:≦ 6.0mΩ (Milliohms max.)
- 外接触电阻:≦ 2.0 mΩ (Milliohms max.)
- 绝缘电阻:≧ 5*10³ mΩ (Megohms min.)
机械性能

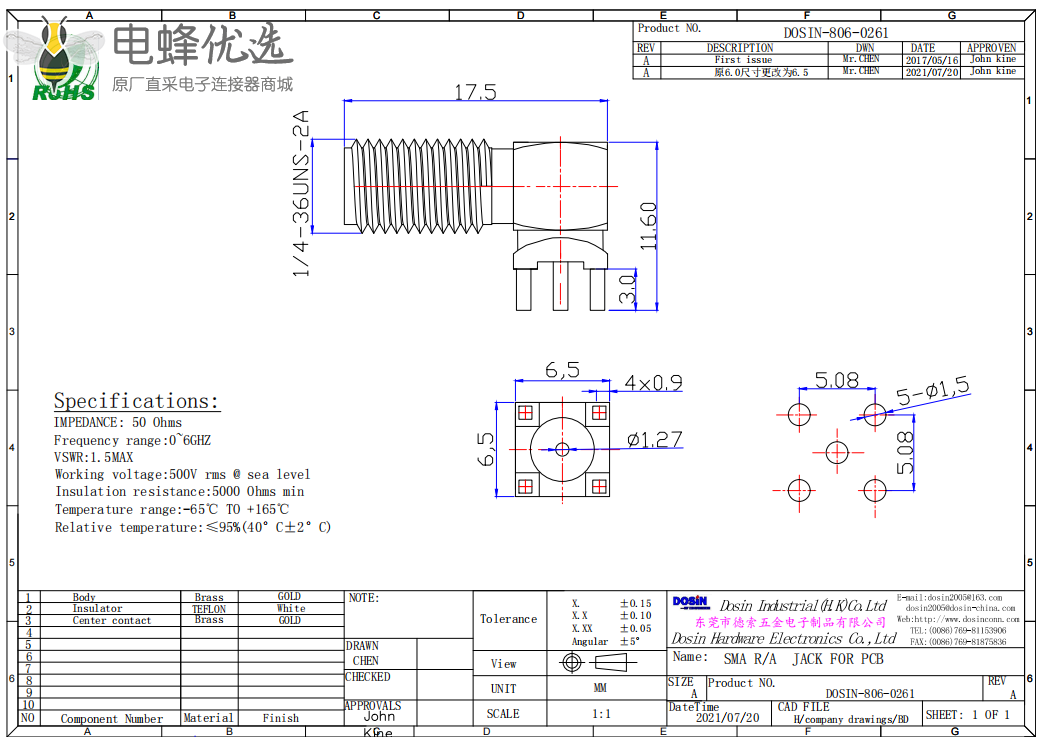

- 耦合方式:1/4-36螺纹锁紧
- 保持力:15 lbs min.
- 连接螺母扭矩: 30 in-lbs. min.
- 配接耐久性:大于500次 (使用铍铜接触件时)
环境性能
- 温度范围:-50°C ~ +155°C
- 振动:MIL-STD-202 Meth.204
- 抗腐蚀性:MIL-STD-202 Meth. 101
材质:
部件 |
材料 |
表面处理 |
主体 |
Brass |
Au:1u" |
中心针 |
Phosphor |
Au:3u" |
绝缘子 |
TEFLON |
White |
