MCX连接器为何适合小型化设备？微型射频接口设计解析

在当今的电子设计领域，消费电子、物联网终端、车载无线模块、GPS导航仪以及微型测试仪器正朝着“更轻、更薄、更小”的极致方向狂奔。然而，设备体积的急剧压缩，给内部的射频信号传输带来了前所未有的空间挑战。传统的射频连接器（如笨重的N型或常规的SMA连接器）往往因为体积庞大、占用过多的PCB板面空间而显得格格不入。

正是在这种背景下，一种兼具微型化尺寸与出色高频性能的射频接口脱颖而出——它就是MCX连接器。MCX连接器为何能成为小型化设备的“绝配”？其微型射频接口的底层设计究竟藏着哪些奥秘？本文将为您深度解析。

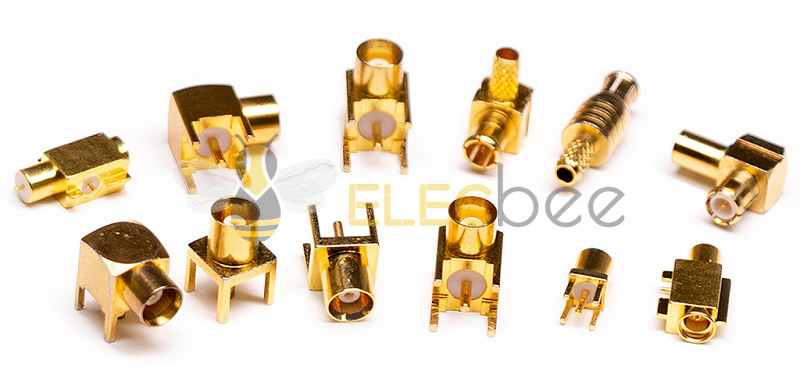

一、空间效率的革命：相比SMA缩小30%以上的微型化尺寸

MCX连接器之所以能在小型化设备中大行其道，首要原因在于其颠覆性的体积优势。

极致的尺寸压缩：MCX连接器是在SMB连接器的基础上演进研发而来的，但其外形尺寸比SMB缩小了约30%至38%。它的外壳直径通常仅有几毫米，PCB占用面积被压缩到了极限。
高密度排布：在现代多通道无线设备或紧凑型路由器的内部，往往需要并行排布多个射频接口。MCX凭借其小巧的外形，允许工程师在狭小的PCB空间内实现多端口的高密度密集安装，而不用担心相互“打架”或占用宝贵的结构空间。

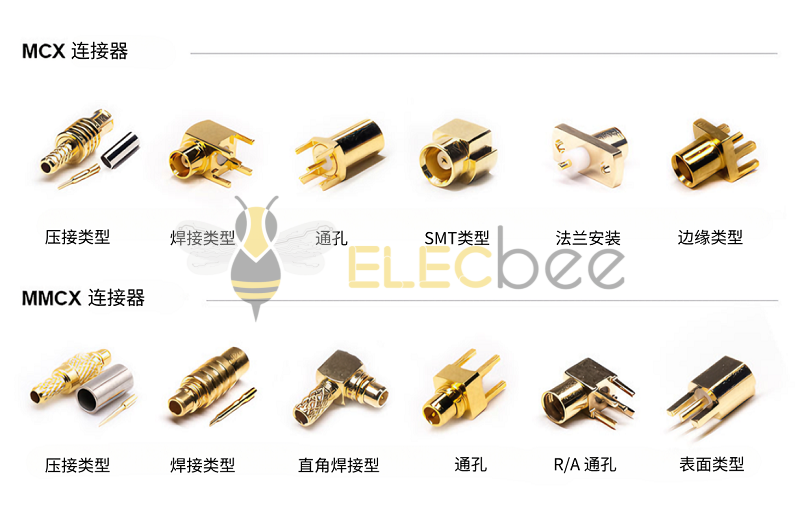

二、安装效率的跃升：独特的“推入式（Snap-on）”锁紧机制

在空间受限的小型化设备中，不仅连接器本身要小，连安装操作也必须极其便捷。传统的螺纹锁紧连接器（如 SMA）需要旋转螺母数圈才能锁紧，这在密闭狭窄的机壳内几乎是灾难性的。

一秒插拔的卡扣设计：MCX连接器抛弃了笨重的螺纹结构，转而采用先进的“推入式（Snap-on）”弹性卡爪锁紧机制。只需用手指轻轻一推，听到清脆的“咔哒”声，就代表公母头已经完美对接并牢固锁定；拔出时也只需直接向外拉动即可。
极佳的盲插与产线效率：这种推入式设计极大地简化了产线组装工人的操作流程，甚至支持机械臂进行高效的盲插作业，不仅节省了宝贵的组装时间，还彻底避免了因空间狭小无法使用扳手拧螺纹的尴尬。

三、高频电性能的坚守：小体积下的宽频带与低驻波比

在微型化设计中，很多工程师最担心的是：体积变小了，高频性能会不会随之崩塌？MCX 用硬核的电性能打消了这一顾虑。

高达6GHz的宽频带表现：尽管身材微小，但标准MCX连接器的特性阻抗严格保持在50欧姆（部分应用支持75欧姆），其工作频率范围通常可达DC-6GHz（部分精密级甚至更高），完美覆盖了Wi-Fi、蓝牙、GPS、4G/5G蜂窝物联网等主流无线通信频段。

优异的电压驻波比（VSWR）：通过精密的微波阻抗匹配与高品质的特氟龙（PTFE）绝缘介质支撑，MCX在全频段内保持了极低的插入损耗和优秀的电压驻波比表现，确保微型设备内部的高频微弱信号不失真、不衰减。

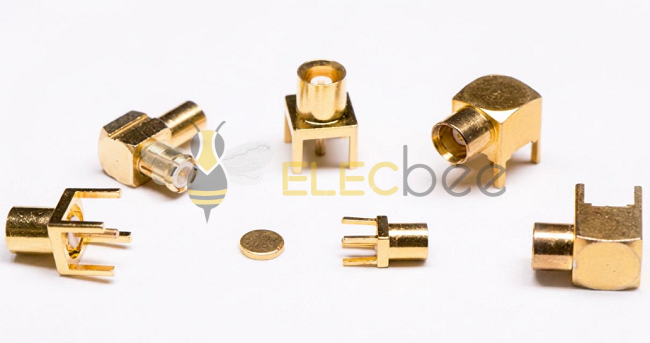

四、兼顾轻量化与机械可靠性的结构艺术

小型化设备往往伴随着移动、便携甚至轻微震动的使用工况，MCX在结构设计上完美平衡了“轻量”与“稳固”。

优质材料与表面电镀：MCX的外壳和中心针通常采用优质黄铜或铍铜基材，表面经过精密电镀处理（如镀金或三元合金镀层）。这不仅保证了极低的接触电阻，还能抵抗日常使用中的微量氧化与磨损。
360度弹性屏蔽防护：别看它体积小，MCX同样具备360度的全金属外壳屏蔽架构。在推入锁紧后，它能有效阻断设备内部复杂的电磁干扰（EMI），防止数字电路的噪声“污染”微弱的射频信号。

MCX连接器凭借其比传统接口缩小三分之一的微型体积、高效便捷的推入式快插机制、高达6GHz的优异高频性能，以及可靠的电磁屏蔽表现，完美破解了现代小型化设备在射频互连上的空间魔咒。它是消费电子、物联网与无线终端实现高性能小型化的幕后功臣。
