什么是D-Sub连接器？D形接口的工作原理、特点与常见类型详解

在现代科技日新月异的今天，虽然高速传输接口如USB-C、HDMI和RJ45已占据主流，但如果你走进任何一家工厂车间、实验室或数据中心，依然会看到一种形状独特的接口——D-Sub连接器。它那标志性的D字型金属外壳，已经屹立于工业互连领域半个多世纪，依然是自动化控制、数据通信和航空航天领域不可或缺的物理枢纽。

什么是D-Sub连接器？为何它能在“数字洪流”中长盛不衰？本文将为您深度解析这一经典接口的构造原理、核心优势及选型指南。

一、什么是D-Sub连接器？

D-Sub，全称为 D-subminiature（缩微D型），是一种历史悠久的电气连接器接口。它的名字来源于其独特的D形金属外壳。这个D形设计不仅是外观特征，更是实现防呆（Error-Proofing）的核心——D形外壳使得接口只有在正确对准方向时才能插入，从而从物理层面上避免了引脚倒插导致的电路短路。

最初由 ITT Cannon公司在1952年发明，D-Sub因其卓越的机械稳定性与易于大批量生产的特性，迅速成为行业标准，被广泛应用于早期的计算机终端、工业PLC、医疗设备和军工通信。

二、 D-Sub的工作原理与构造

D-Sub连接器的核心工作原理与当代接口并无二致，都是通过公端（插头）与母端（插座）的物理接触实现电路闭合。但它的精髓在于其独特的结构设计：

外壳（Shell）：坚固的金属外壳除了提供防护外，还起到关键的接地作用。在高速信号或强电磁干扰环境下，金属外壳与机箱的紧密连接能有效屏蔽外界干扰（EMI）。
绝缘体（Insulator）：针脚被固定在高性能的热塑性材料中，保证针脚之间保持恒定的绝缘间距，防止高压击穿。
接触件（Contacts）：D-Sub的针脚排列紧密且排列有序，通常采用铍铜或黄铜镀金材料。通过“插入-锁定”的动作，实现微电阻级的电导通，确保数据的稳健传输。

三、 D-Sub接口的核心特点：为何它能“长寿”？

虽然它看起来“笨重”，但D-Sub在许多工业场景中依然是首选，原因如下：

极高的机械强度：相比现代薄如纸片的接口，D-Sub接口通常配备锁紧螺柱（Jackscrews）。一旦旋紧，即使设备遭受强烈的振动或意外的拉扯，接口也不会松动或脱落，这在机器人运动控制柜中至关重要。
极强的抗干扰性：D-Sub金属外壳的结构与设备底盘接地连接后，能形成良好的屏蔽环境，这对模拟信号传输或精密自动化传感器信号至关重要。
高度的定制灵活性：D-Sub系列不仅可以传输普通的电信号，还支持混合型（Combo D-Sub），即在一个连接器中同时集成高压大电流针脚和低压信号针脚，极大地节省了设备面板空间。
极其宽广的工作温度：许多军工级D-Sub连接器能在极寒或极热环境下正常工作，这是现代消费类接口无法比拟的可靠性。

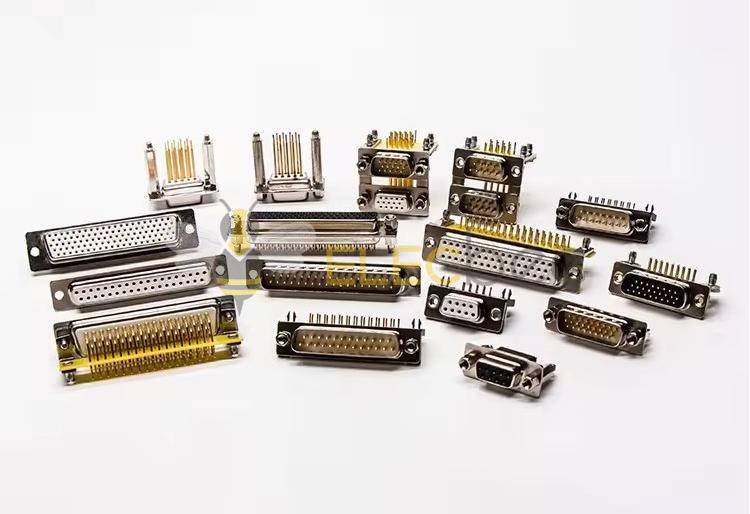

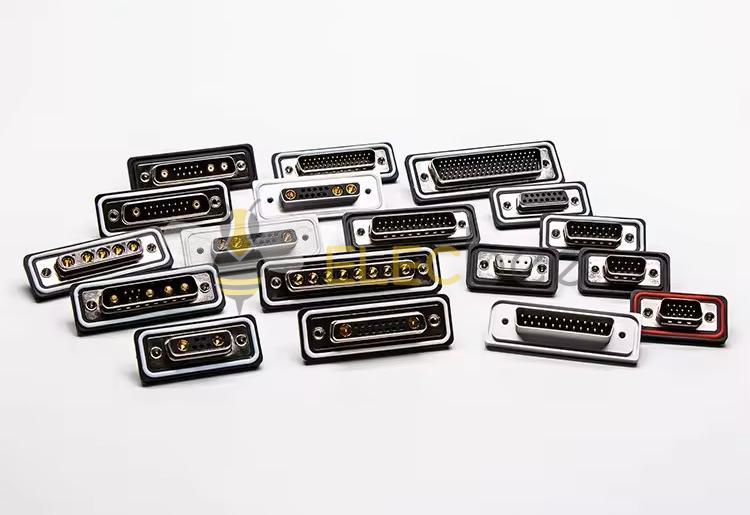

四、常见类型与型号解读

D-Sub的分类主要通过针脚排列的数量（针数）和外壳大小（壳号）来定义。常见的分类如下：

1. 针脚数量（标准系列）

DE-9 (DB-9)：最经典的版本，常见于工业RS-232串口。
DA-15 / DB-25：常用于老式电脑并行口或工业数据传输。
DC-37 / DD-50：用于大规模I/O通道的信号汇集。

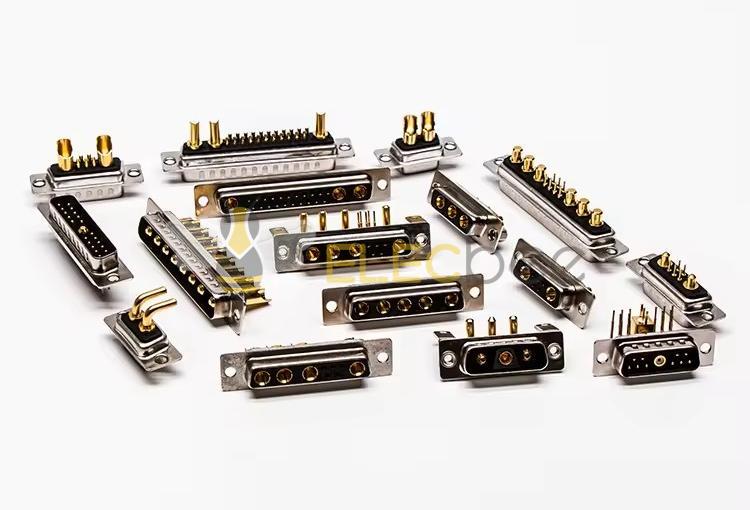

2. 混合型（Combo D-Sub）

这是工程应用中的“神器”。它允许将同轴射频针脚、高压电源针脚与普通信号针脚组合在同一个D型壳体内。这种设计极大地简化了模块化设备的布线难度，广泛应用于航空航天及医疗影像设备中。

3. 高密度（High Density）系列

在不增加外壳尺寸的前提下，将针脚数量增加（例如DB-15变成了HD-15，即VGA接口）。通过缩小针脚直径和间距，在相同空间下提供了更多连接通道。

五、选型指南：如何选择适合的D-Sub连接器？

在现代工业选型中，面对琳琅满目的D-Sub规格，应从以下维度切入：

工作环境：若是室外环境或强干扰环境，请务必选择带金属密封（Shielded）外壳的型号，并选用具备 IP67 防护等级的产品。
负载电流：若连接器不仅传输信号，还需要提供供电，请优先考虑 Combo D-Sub，确认高压针脚的电流负载（如 20A 或 40A）是否满足功耗需求。
安装方式：确认是 PCB 板端安装（Board-mount）还是线缆端安装（Cable-mount），并选择对应的弯头或直头引线接口。
端接工艺：需要现场维修还是自动化焊接？焊接式（Solder cup）适合实验室，而压接式（Crimp）适合大规模工业自动化装配。
