TNC连接器阻抗50欧姆与75欧姆区分方法：选错对驻波比的影响
在射频连接器的日常选型中，TNC连接器的50欧姆与75欧姆之争常令不少工程师“选择困难”。虽然两者外观极度相似，但电气特性的错位却会给系统带来致命伤。电蜂优选深知，微小的阻抗偏差足以导致整条链路性能腰斩。本文将为您详解这两者的视觉区分技巧，并深度剖析选错阻抗对驻波比（VSWR）的实际影响，助您在采购与维护中练就“火眼金睛”，确保高频信号传输的纯净与稳定。

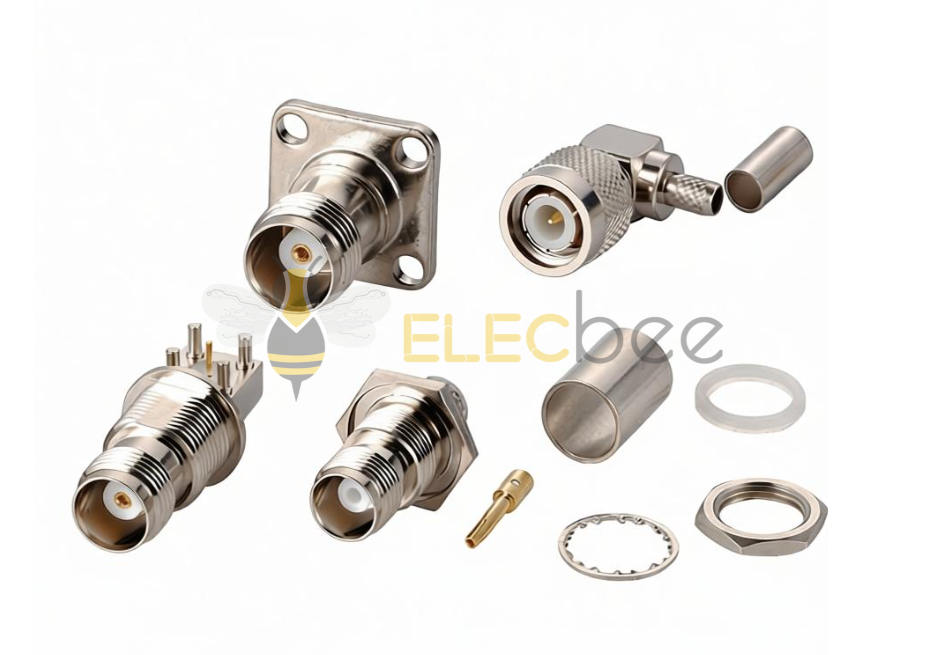

【核心干货：视觉区分与物理差异】
虽然50Ω与75Ω的TNC连接器在外螺纹尺寸上一致，可以物理互插，但其内部结构有着本质区别：
1. 看绝缘体（介质）的比例
这是最直观的区分方法：
50欧姆（50Ω）： 为了维持较低的阻抗，其内部绝缘体（通常为聚四氟乙烯）填充较满，中心针周围的白色介质层较厚。
75欧姆（75Ω）： 绝缘体通常较薄，或者在中心针周围留有明显的空气间隙（空气绝缘）。从截面看，75Ω的中心针显得更加“孤立”。
2. 中心针的直径差异
50Ω 版本： 中心针相对较粗，以匹配高功率传输需求。
75Ω 版本： 中心针通常较细。
| 特性 | 50欧姆 TNC | 75欧姆 TNC |
| 应用领域 | 射频功率传输、无线基站、Wi-Fi | 广播视频、有线电视、数字视频 |
| 绝缘体表现 | 填充紧密，介质较多 | 存在空气间隙，介质较少 |
| 传输优势 | 功率容量大，损耗低 | 信号反射低（针对75Ω电缆） |
【深度影响：阻抗误匹配对驻波比的影响】
当您在50Ω的系统链路中误用了75Ω的TNC连接器时，会发生以下连锁反应：
一、 驻波比（VSWR）急剧升高
阻抗匹配的本质是电磁波的平滑过渡。一旦阻抗不连续，信号就会在连接处发生反射。
理论数据： 在50Ω系统中接入75Ω连接器，理想状态下的驻波比会直接跳升至 1.5:1 左右。
实际表现： 驻波比升高意味着只有部分能量传向天线，另一部分能量反射回发射机，可能导致设备发热甚至烧毁末级功率放大器。
二、 插入损耗与相移
误匹配不仅产生反射，还会引入额外的插入损耗，导致信号强度减弱。在高速数字信号传输中，阻抗不连续还会引起相位失真，增加误码率（BER）。
三、 功率容量下降
由于75Ω连接器的中心针通常较细，其在大功率传输时的耐受力弱于50Ω版本，长期误用会导致连接处过热氧化。
确保阻抗匹配是射频设计的底线。电蜂优选坚持对每一批次TNC连接器进行精密阻抗测试，排除任何选型风险。若您在区分50Ω与75Ω时仍有疑问，欢迎随时拨打 400-6263-698 咨询我们的资深工程师，我们将为您提供专业的一对一技术指导及高性价比的物料支持。选择电蜂优选，让每一分动力都精准转化为信号，助力您的通信项目突破性能天花板。品质连接，从选对阻抗开始。
