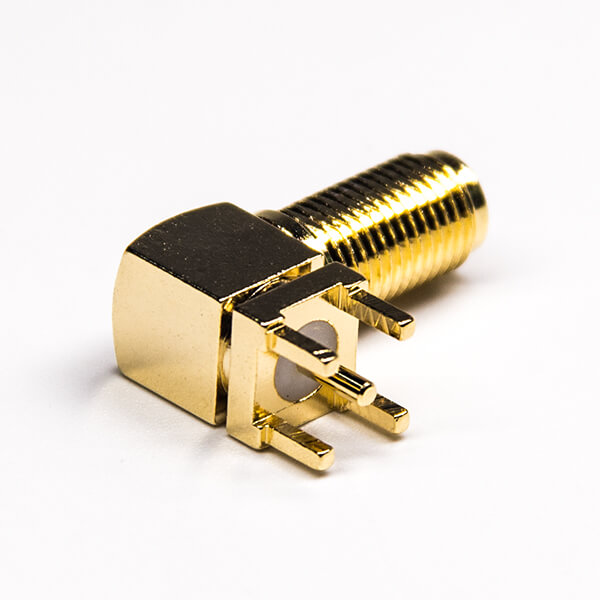

SMA接头技术指标阐述

作为一名经常采购SMA接头的从业人员,或多或少应该会了解一些SMA接头的技术指标。那么sma接头的技术指标主要从哪些方面来评判呢?关于sma接头技术指标,下文中电蜂优选工程师将会进行全面的讲解,让您不再有sma接头技术指标方面的疑惑。

温度范围:Temp.range -65~+165°C (PE Cable -40~+85°C)

振 动:Vibration MIL-STD-202,Method 213

频率范围:Frequency Range DC~26.6GHz(半刚电缆 0~26.5GHz)

工作电压:Working Voltage 335V max (有效值)

耐 压:Withstand Voltage 1000V rms (海平面最小值)

接触电阻:Contact resistance

内导体之间:Center Contact ≤ 3 mΩ

外导体之间:Outer Contact ≤ 2 mΩ

绝缘电阻:Insulation resistance ≥ 5000 MΩ

插入损耗:Insertion loss ≤0.15 dB/6GHz

电压驻波比: VSWR  直式:Straight 软电缆 ≤1.10+0.002f 半刚电缆 ≤1.05+0.001f

弯式 Right angle 软电缆 ≤1.20+0.003f 半刚电缆 ≤1.10+0.001f

耐用性:Durability(mating) ≥500次(cycles)

材料与涂覆 MATERIAL & PLATING

壳体 shell 黄铜 brass 镀硬金 gold plated

插针 contact pin 黄铜 brass 镀硬金 gold plated

插孔 socket 铍青铜 beryllium 镀硬金 gold plated

弹性接触件elastic contact 铍青铜 beryllium 镀硬金 gold plated

绝缘体 insulator 聚四氟乙烯 PTFE

压接套 crimp ferrule 铜合金 copper alloy 镀镍或镀金 nickel or gold plated

o型密封件o-ring sealing 硅橡胶6146 silastic

以上内容便是电蜂优选针对SMA接头技术指标问题所做的讲解,希望您能够将这些sma接头基础知识消化下去,并运用于实际操作中。如果您有SMA接头、SMA接口采购定制需求,可以拨打我们的服务电话:027-51830420。电蜂优选上的连接器产品品类较为齐全,大量品牌同款,持续在商城上线,用户可以自助下单,也可以大批量定制,我们都可以满足您的采购需求。
