BNC接口与同轴电缆连接工艺解析
📡 专业射频连接 · 稳定信号传输 · 工艺关键要点
在射频系统、监控设备、测试仪器以及广播领域，BNC接口因其操作便捷、锁定可靠、阻抗稳定而被广泛采用。要让BNC接口发挥最佳性能，除了选择合适型号，更关键的是掌握其与同轴电缆的正确连接工艺。无论是工程师加工线束，还是企业批量生产线材，规范的连接工艺都是保证信号质量的核心要素。

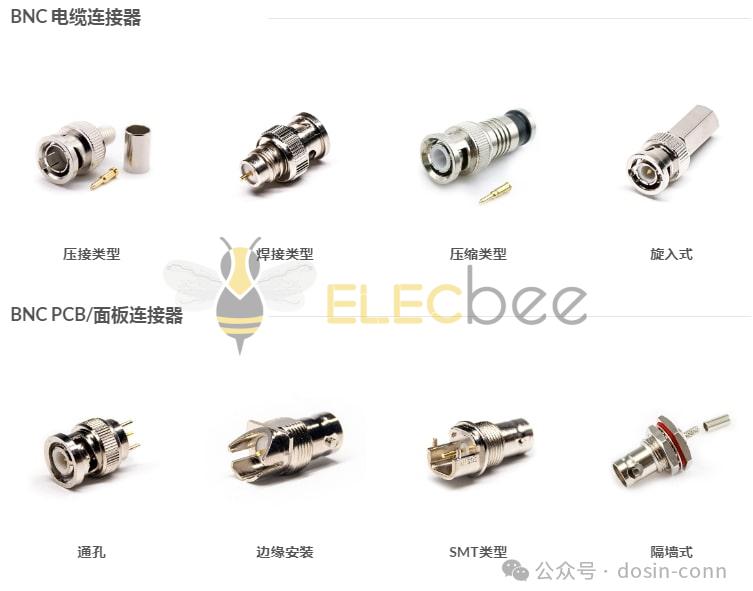

🔍 一、BNC接口的结构特点
在进行工艺解析前，我们需要简单了解 BNC 接口由哪些部件组成：
中心针（Signal Pin）
绝缘层（Dielectric）
外壳 + 锁扣卡口
压接尾部或焊接尾部
Cable clamp / Ferrule（根据型号变化）
这些结构与同轴线的内导体、编织层、外皮一一对应，为后续的压接和焊接奠定基础。
🧰 二、常见适配的同轴电缆
不同BNC型号会适配不同线材，其中常用线包括：
| 电缆型号 | 外径 | 特性阻抗 | 应用场景 |
|---|---|---|---|
| RG174 | 2.8mm | 50Ω | 车载线束、轻量化布线 |
| RG58 | 5.0mm | 50Ω | 仪器仪表、射频测试 |
| RG59 | 6.0mm | 75Ω | 视频监控、广播系统 |
| RG316 | 2.5mm | 50Ω | 高频、小型化设备 |
选择接口前务必确认阻抗一致，否则会影响匹配度和回损性能。
🛠️ 三、BNC接口与同轴电缆连接的两种主要工艺
1. 压接式连接（Crimp Type）
压接式是目前最常用于批量线束加工的工艺，效率高且一致性强。
工艺步骤
剥线：使用同轴剥线器按参数剥除外皮、编织层、绝缘层。
套入压接套管（Ferrule）。
中心针压接：将内导体插入中心针并使用专用压接模具。
插入头体：确保绝缘层与端口位置吻合。
外层压接：使用六角压接工具固定屏蔽层与尾部。
工艺优点
适合规模化生产
机械强度高
良好的屏蔽性能与信号完整性
2. 焊接式连接（Solder Type）
焊接式多用于少量原型制作、维修或高频信号要求场景。
工艺步骤
内导体焊接至中心针
编织层翻起并固定在壳体
外壳包覆并加固
清洁焊点及检查应力处是否稳固
工艺优点
接触可靠
高频环境中表现稳定
适用于特殊结构线材
🧩 四、连接质量验证要点
为了确保线束加工后性能稳定，需进行以下检查：
中心针位置是否居中
压接是否压紧且无松动
编织层覆盖率是否足够
阻抗、回损、驻波比（VSWR）检测是否合格
拉力测试是否通过
高品质BNC线束通常具备一致性好、信号衰减低、EMI干扰小等特征。
🏭 五、工程师建议：如何提升连接可靠性？
📌 使用合规模具，拒绝“万能压接钳”
📌 剥线尺寸必须严格按规格执行
📌 在高震动环境中优先选择压接式
📌 高频场合优先选择焊接式中心针
📌 原材料（接口+线材）建议选择同一等级的射频供应商
稳定可靠的连接工艺，往往比采购价格更能影响整机性能。
📘 结语
BNC接口与同轴电缆的连接，不仅是一个简单的装配动作，而是一项要求严谨工艺控制的射频加工流程。无论你从事监控工程、通信设备制造，还是射频线束开发，遵循规范工艺都能显著提升系统的信号完整性与使用寿命。
