UHF高频连接器：结构亮点、应用场景与线束定制指南
UHF 系列是 RF 行业中应用时间极长、覆盖面极广的经典连接器。
虽然名称叫 “UHF（Ultra High Frequency）”，但传统 UHF 实际适用频率多在 300MHz 以下，如今仍因其经济性、结构稳固和装配简单而在大量工程项目中广泛存在。
如果你正在研发或维护工业、通信、广播、安防等设备，UHF 依旧是极具性价比与可靠性的接口选项。
01｜UHF 高频连接器的结构亮点 🔧
① 螺纹式锁紧结构（Thread Coupling）
稳固耐用，适用于震动、户外、运输场景；装配无需特殊工具。
② 大尺寸中心接触件
接触面积大，接触可靠性高，更耐老化与机械磨损。
③ 镀镍金属外壳 + PTFE 高频介质
优点包括：
良好机械强度
稳定介质性能
耐温、耐老化、耐腐蚀
④ 适配粗线缆（灵活度高）
UHF 可轻松匹配：
RG58
RG8/U
RG213
SYV 系列视频线
特别适用于长距离、低损耗应用。
⑤ 超强兼容性与行业通用性
PL259 / SO239 型号几十年未变化，堪称“经典接口标准”。
02｜典型应用场景 📡
✔ 无线电通讯（Walkie Talkie / Ham Radio）
UHF 连接器几乎是业余无线电设备的默认接口（如 PL259）。
✔ 视频监控与模拟视频系统
在传统模拟监控系统中，UHF 仍占据一席地位。
✔ 音视频设备与广播系统
广播扩声、调音台、分配器等设备中常见。
✔ 工业设备与实验测试系统
要求耐用、结构简单的设备最常使用 UHF。
✔ 户外通信与天线设备
螺纹结构＋粗线匹配能力使其在户外表现稳定。

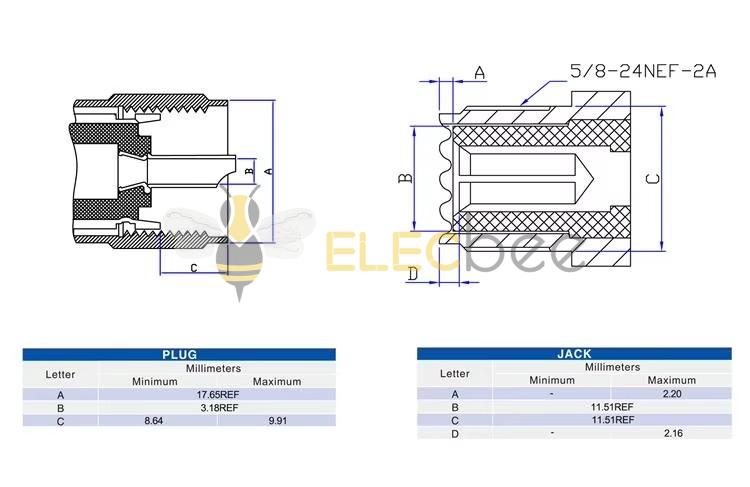

03｜规格参数与型号一览 📘
| 项目 | 参数说明 |
|---|---|
| 接口类型 | UHF 高频连接器（PL259 / SO239） |
| 适用频率 | 0–300MHz（依结构略有差异） |
| 阻抗 | 非恒定阻抗结构 |

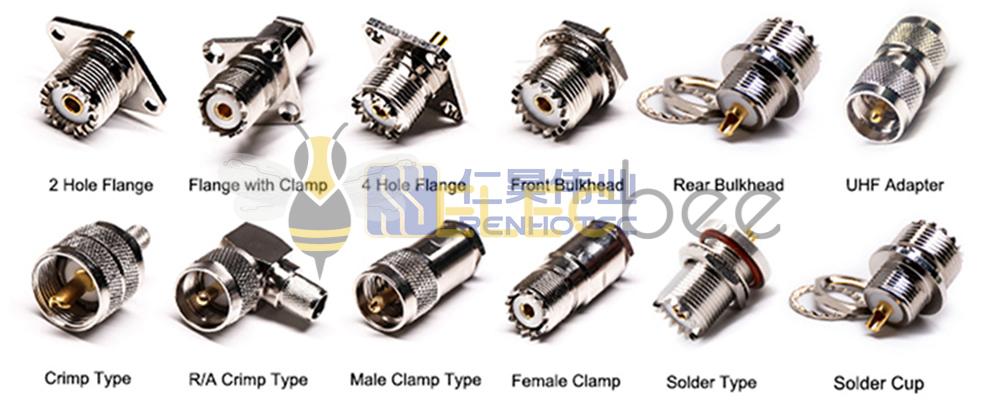

| 结构形式 | 公头、母头、面板母座、直式、弯式 |
| 材质 | 黄铜镀镍 / 不锈钢可定制 |
| 介质 | PTFE |
| 适配线缆 | RG58 / RG8 / RG213 / SYV75-3 等 |
| 防护等级 | 常规 IP50，可定制 IP67/IP68 |
04｜线束定制服务 ✂️
UHF 的系统兼容性极强，因此无论是老旧设备维修还是新项目开发，我们均支持多类型线束定制。
🔹 线缆类型可定制
RG58、RG316、RG213、SYV75-3、LMR 系列均支持。
🔹 接口组合可定制
UHF ⇆ UHF
UHF ⇆ SMA
UHF ⇆ N 型
UHF ⇆ BNC
UHF ⇆ 设备专用接口
🔹 结构可定制
弯头 / 直头
面板安装尺寸
防水等级
全金属加固
工程标签、丝印、镭雕
🔹 装配可定制
线长（厘米级/毫米级）、屏蔽处理、外皮护套、批量一致性严格控制。
05｜工程师选型建议 🧪
✔ 频率低于 300MHz → UHF 是性价比极高方案
应用于广播、对讲机、安防模拟信号非常常见。
✔ 若需要防水 → 选择 IP67 面板式 UHF 或户外版
✔ 若用于天线系统 → 尽量选择粗缆（RG8/RG213）+ 螺纹式 UHF
✔ 若需要抗干扰与高频 → 请选择 N 型或 SMA（UHF 非恒定阻抗）
→ 高于 500MHz 的系统，不建议使用 UHF。
一句话结论：
UHF=耐用+兼容强+装配简单，是众多低频/中频系统的稳定选择。
