BNC防水连接器：结构特点、应用场景、安装方式与线束定制全解析
在户外监控、工业设备及射频系统中，信号接口常面临雨水、灰尘、湿度、震动等恶劣环境的挑战。传统 BNC 接口虽然具有快速锁扣、传输稳定等优势，但在户外使用时容易出现进水、锈蚀、信号衰减等问题。因此，BNC防水连接器应运而生。
它在标准 BNC 结构上加入 密封圈、防水尾套、防腐材料，有效提升户外与工业场景下的耐用性与可靠性。
以下将从 结构、性能、场景、线束加工、选型建议 等角度进行系统解析，帮助工程师快速选型。
一、BNC防水连接器核心特点
| 项目 | BNC普通款 | BNC防水款（Outdoor Waterproof） |
|---|---|---|
| 防护等级 | 无防水能力 | IP65 / IP67 / IP68 |
| 结构设计 | 标准卡扣式 | 防水密封圈 + 压紧尾套 |
| 主要用途 | 室内监控、仪器仪表 | 户外监控、户外设备、船舶、工控 |
| 外壳材质 | 镀镍铜 / 锌合金 | 镀镍铜 / 不锈钢 + 防腐涂层 |
| 抗环境能力 | 普通水平 | 防水、防尘、防腐蚀、抗紫外线 |
| 线材适配 | RG174/58/59 等 | 支持户外级 RG 系列、耐候线缆 |
总结一句：BNC防水款就是为“恶劣环境信号传输”而生的户外增强型BNC。
二、典型应用领域
1. 户外监控系统（CCTV）
摄像机、电警系统、道路监控、桥梁监控等需要长期暴露环境。
2. 工业自动化设备
暴露在潮湿、油污、粉尘中的工控机柜、机器人、传感器。
3. 射频与天线系统
户外基站、天线延长线、车载无线视频传输设备。
4. 交通与船舶安防系统
需要耐腐蚀、耐盐雾、耐水浸的专业连接端口。
5. 户外视频采集设备
移动取证设备、便携监控箱、电力巡检设备。
如果设备在户外或高湿环境工作，工程师 99% 会优先选择 BNC防水连接器。
三、结构设计与安装方式解析
BNC防水连接器通常由以下关键防护结构组成：
1. O型防水圈（密封核心）
位于 interface 与外壳处，实现 IP67 / IP68 密封。
2. 防水尾套（Cable Gland）
对线缆压紧密封，防止水沿线材进入设备。
3. 户外防腐材料
镀镍铜、不锈钢可有效防锈、防腐蚀和耐盐雾。
4. 锁紧式 BNC 卡口结构
延续标准 bayonet 卡扣，插拔快速且牢固。

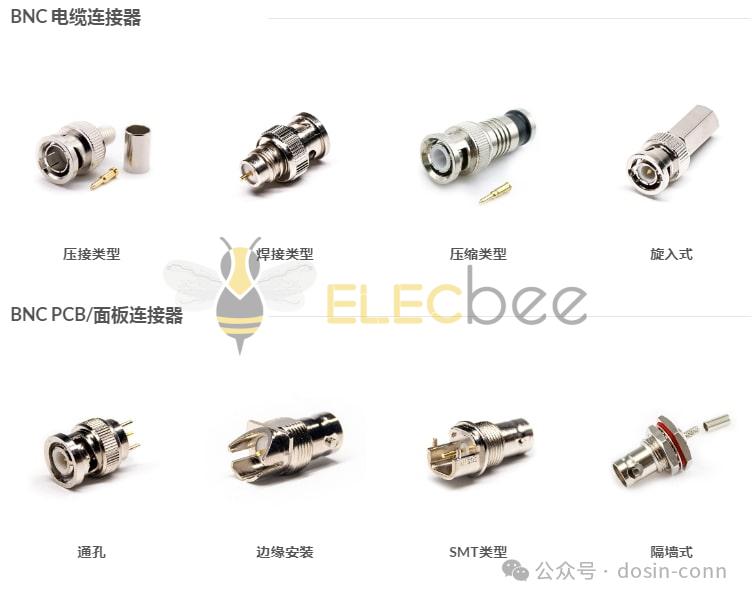

5. 多种安装方式
面板式螺母固定（户外箱体）
线缆压接式防水跳线
设备端嵌入式结构
适用多种工程应用场景。

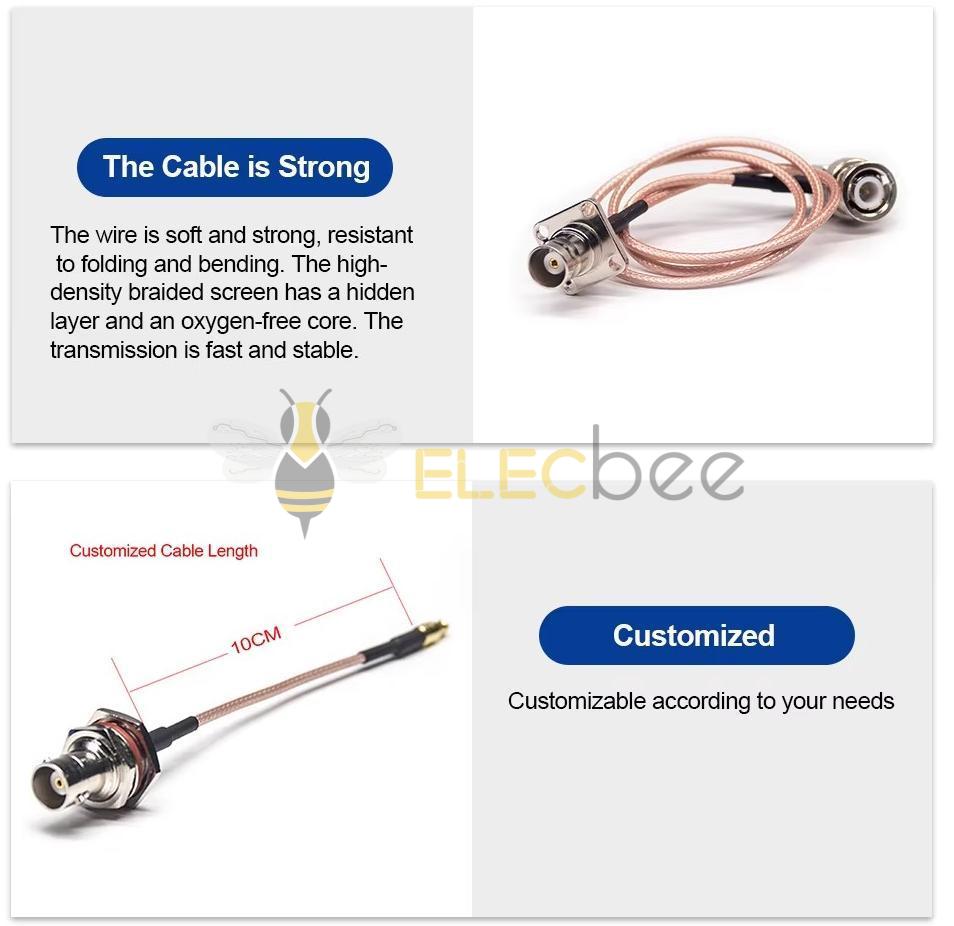

四、线束加工方式与可选组合
德索可加工多规格 BNC防水线束，支持小批量/量产：
1. 线材可选
RG59 / RG6
RG174 / RG316
SYV 系列
低损耗户外耐候线缆（LMR 系）
2. 两端连接器组合
| 组合类型 | 示例 |
|---|---|
| BNC防水 → BNC公头 | 户外摄像头延长线 |
| BNC防水 → SMA | 户外射频跳线 |
| BNC防水 → N型 | 天线系统 |
| BNC防水 → 定制端子 | 设备内部线束 |
3. 防水等级定制
IP65：生活防水
IP67：短时浸泡防水
IP68：长期浸水结构
4. 测试项目（可提供报告）
防水测试
盐雾 48~96 小时
拉力测试
90°/180° 弯折耐久
五、工程师选型建议
如果你不确定选哪种，可以参考下面快速选型表：
| 需求 | 推荐方案 |
|---|---|
| 户外摄像头、户外电警系统 | 选择 IP67 BNC 防水母座 + 防水跳线 |
| 工业设备、潮湿环境 | 选不锈钢外壳 + 防水尾套结构 |
| 射频系统、低损耗需求 | RG316 / LMR 系列线材 |
| 需要设备内部引出 | BNC防水面板母座 + 内部延长线 |
| 大量插拔 | 选择加厚卡口结构，提高耐用性 |
📌 一句话总结：只要设备要“在户外”，那就优先选 BNC 防水结构。
