Fakra：颜色标识与功能对应规则——精准识别，保障信号无忧

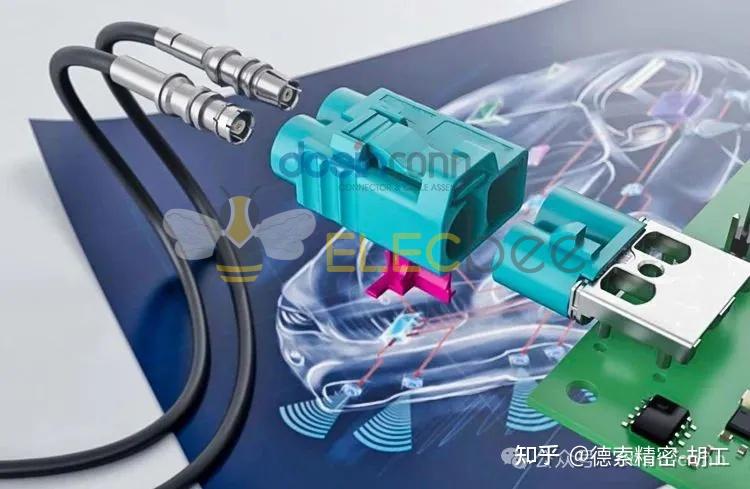

Fakra连接器作为车载射频系统中的关键接口，广泛应用于GPS、蓝牙、Wi-Fi、FM/AM收音机、TPMS（胎压监测）及车载雷达等无线通信模块。为便于安装、维护与防错，Fakra连接器采用标准化的颜色编码系统，通过不同颜色的外壳明确区分其传输信号的类型与功能。这种颜色标识不仅提升了装配效率，更有效避免了误插导致的系统故障或信号干扰。
以下是Fakra连接器常见的颜色标识及其对应的功能规则，帮助工程师与技术人员快速识别、准确连接。
一、Fakra颜色标识标准概述Fakra（Fachkreis Automobil Koaxial Rundstecksystem）是德国汽车工业主导的同轴连接器标准，其颜色编码遵循DIN SPEC 72501-2等规范，采用彩色塑料外壳或色环进行标识。每种颜色代表特定的信号类型或频段用途，确保系统集成的统一性与可靠性。
二、常见Fakra颜色与功能对应规则
颜色 | 功能/应用系统 | 典型频率范围 | 应用场景说明 |
黑色 | 通用/未定义或备用通道 | —— | 多用于未指定功能的预留接口，或作为通用射频通道 |
白色 | AM/FM收音机天线 | 87.5 MHz ~ 108 MHz（FM）526.5 kHz ~ 1.6 MHz（AM） | 连接车顶天线或鲨鱼鳍天线，用于广播信号接收 |
蓝色 | GPS/GLONASS/北斗导航系统 | 1.1 GHz ~ 1.6 GHz | 高精度定位模块，支持卫星导航信号输入 |
棕色 | TPMS（胎压监测系统） | 315 MHz / 433 MHz | 接收各轮胎传感器发射的气压与温度数据 |
红色 | RKE/PKE（远程无钥匙进入/启动） | 315 MHz / 433 MHz | 支持遥控解锁、一键启动等无线功能 |
黄色 | 车载通信（Telematics） | 800 MHz ~ 2.5 GHz | 用于4G/5G模块、紧急呼叫（eCall）、远程诊断等 |
绿色 | Wi-Fi / 车载热点 | 2.4 GHz / 5 GHz | 支持车内无线网络接入、V2X通信 |
紫色 | 蓝牙（Bluetooth） | 2.4 GHz | 用于手机互联、音频传输、无线通话 |
灰色 | 雷达系统（如盲点监测、变道辅助） | 24 GHz / 77 GHz | 毫米波雷达信号传输，支持ADAS功能 |
橙色 | DAB（数字音频广播） | 174 MHz ~ 240 MHz | 数字广播接收，音质更清晰，抗干扰能力强 |
三、颜色标识的实现方式
1. 整体彩色外壳：连接器本体采用彩色工程塑料注塑成型，直观易识别。
2. 色环标识：在白色或黑色连接器上增加彩色环带，用于区分功能。
3. 线缆颜色匹配：部分线束在Fakra端子附近使用同色热缩管或护套，增强识别性。
四、使用注意事项与规范
1. 严禁混插：即使物理结构兼容，不同颜色的Fakra连接器也不得随意互换，否则可能导致信号串扰、系统失效或模块损坏。
2. 安装到位：Fakra为推入式锁紧结构，需听到“咔嗒”声确认锁紧，防止松动导致信号中断。
3. 屏蔽完整性：确保连接器金属外壳与线缆屏蔽层良好接触，维持EMC性能。
4. 环境防护：户外安装时需确保IP67以上防护等级，防止水分侵入。
五、典型应用场景示例
● 鲨鱼鳍天线模块：集成白色（FM）、蓝色（GPS）、灰色（雷达）等多个Fakra接口，实现多系统共用天线。
● ADAS域控制器：通过紫色（蓝牙）、灰色（雷达）、绿色（Wi-Fi）等颜色区分不同传感器信号输入。
● 车载T-Box：使用黄色（Telematics）和红色（RKE）接口，支持远程控制与通信。
六、总结与建议
Fakra连接器的颜色标识系统是车载射频管理的重要标准化实践，其核心价值在于：
● 提升装配效率，减少人为错误；
● 增强系统可靠性，避免信号误接；
● 支持模块化设计，便于维护与升级。
颜色虽小，责任重大——精准识别，方能保障智能汽车的每一路信号畅通无阻。
