射频连接器：同轴电缆适配接线规范

在射频通信、测试测量、雷达系统等高频信号传输场景中，射频连接器与同轴电缆的适配接线直接决定信号传输的 “保真度与稳定性”—— 若接线不符合规范，会导致阻抗失配、信号反射加剧、插入损耗飙升，甚至引发通信中断或测试数据失真。射频连接器与同轴电缆的适配接线并非 “简单压接或焊接”，而是需结合 IEC 61169-1 射频连接器标准、IEC 60096 同轴电缆标准，通过 “阻抗精准匹配、屏蔽层可靠连接、芯线同心度控制” 实现高频信号低损耗传输。今天就从 “适配接线核心原则、分步骤规范流程、关键参数控制、常见错误规避” 四个维度，详解射频连接器与同轴电缆的适配接线规范，帮你掌握高频场景下的可靠接线方法。

一、先搞懂：射频连接器与同轴电缆适配接线的核心原则

射频信号（尤其是 GHz 级高频信号）的传输特性对 “阻抗连续性、屏蔽完整性、结构对称性” 极为敏感，适配接线需遵循三大核心原则，确保信号传输链路的 “低反射、低损耗、抗干扰”：

1. 核心原则 1：阻抗全程匹配，避免信号反射

射频连接器与同轴电缆的特性阻抗必须严格一致（通常为 50Ω 或 75Ω），且接线过程中需保持阻抗连续，否则高频信号会在阻抗突变处产生反射，导致驻波比（VSWR）升高：

• 阻抗匹配要求：连接器与电缆的阻抗公差需≤±5%（如 50Ω 系统，两者阻抗需在 47.5Ω-52.5Ω 范围内）；若电缆为 50Ω，误用 75Ω 连接器，VSWR 会从合格的≤1.5 飙升至≥3.0，信号反射损耗超过 10dB；

• 阻抗突变点控制：接线时需避免芯线裸露过长（≤1.5mm）、屏蔽层与芯线短路、绝缘介质破损等问题 —— 这些缺陷会导致局部阻抗突变，形成 “信号反射源”。

某射频测试实验室曾用 50Ω 连接器搭配 75Ω 同轴电缆，传输 2GHz 信号时 VSWR 达 3.5，信号衰减比规范接线高 8dB，导致测试数据严重偏差；更换为 50Ω 电缆后，VSWR 降至 1.2，测试恢复正常。

2. 核心原则 2：屏蔽层可靠接地，阻断干扰入侵

同轴电缆的外屏蔽层（编织网 / 铝箔）与射频连接器的外导体需实现 “低阻抗、大面积” 连接，将外界电磁干扰导入接地端，同时防止内部射频信号泄露：

• 屏蔽层连接要求：屏蔽层与连接器外导体的接触电阻≤5mΩ，接触面积≥屏蔽层总面积的 80%；若屏蔽层连接松动，抗电磁干扰能力（EMI 屏蔽效能）会从≥80dB 降至≤40dB，高频信号易受外界干扰；

• 屏蔽层处理方式：编织屏蔽网需收拢成束后可靠固定（避免松散铜丝接触芯线），铝箔屏蔽层需折叠后贴合连接器外导体（避免铝箔断裂导致屏蔽不连续）。

3. 核心原则 3：芯线与内导体同心，保证结构对称

射频信号的 “趋肤效应”（高频电流集中在导体表面）要求芯线与连接器内导体的同心度误差≤0.02mm，否则会破坏传输链路的对称性，导致信号相位偏移与损耗增加：

• 同心度控制：接线时需确保电缆芯线居中插入连接器内导体的接线孔，两者轴线偏差≤0.02mm；若同心度误差达 0.05mm，2GHz 信号的插入损耗会增加 0.5dB/m；

• 绝缘介质完整性：电缆的绝缘介质（如 PTFE、PE）需完整覆盖芯线，且与连接器的绝缘支撑对齐，避免绝缘层破损导致芯线与外导体短路。

二、分步骤适配接线规范流程

射频连接器与同轴电缆的适配接线需按 “预处理→芯线连接→屏蔽层连接→组装固定→性能验证” 五步执行，每一步均需严格控制工艺参数，确保符合规范：

1. 步骤 1：线缆与连接器预处理（关键前提）

预处理的核心是 “精准剥线” 与 “清洁除污”，避免后续接线缺陷：

• 同轴电缆剥线（以 RG58 50Ω 电缆为例）：

1. 用专用同轴电缆剥线钳（如 Klein Tools 11063）剥去外护套：长度 12mm，露出编织屏蔽层；

2. 收拢编织屏蔽层（可用细铜丝绑扎根部，避免松散），剥去屏蔽层内侧的铝箔（若有），露出绝缘介质：长度 8mm；

3. 剥去绝缘介质，露出芯线：长度 3mm（需与连接器内导体接线孔深度匹配，通常为 2.5-3.5mm）；

4. 用无尘布蘸无水酒精清洁芯线、绝缘介质与屏蔽层，去除氧化层与油污（氧化层会增加接触电阻）。

• 连接器预处理：

1. 检查连接器内导体（镀金 / 镀银）是否有氧化、变形，外导体屏蔽腔是否清洁；

2. 对焊接型连接器，用烙铁预镀锡（温度 320-350℃，锡层厚度≤0.1mm），避免后续焊接虚接。

2. 步骤 2：芯线与连接器内导体连接（核心导电链路）

芯线连接需确保 “低电阻、高同心度”，常用方式为焊接或压接：

• 焊接连接（适用于高频精密场景，如测试测量）：

1. 将芯线插入连接器内导体的接线孔（深度 3mm，确保芯线底部与孔底接触）；

2. 用恒温电烙铁（功率 20-30W，烙铁头直径 0.5mm）蘸少量无铅焊锡（Sn96.5Ag3.0Cu0.5），快速焊接芯线与内导体（焊接时间≤3 秒，避免高温损伤绝缘介质）；

3. 焊接后检查焊点：需饱满、无虚焊、无焊锡流到绝缘介质上（焊锡溢出会导致阻抗突变）。

• 压接连接（适用于工业批量场景，如通信设备）：

1. 选择与电缆芯线截面积匹配的压接端子（如 RG58 电缆芯线截面积 0.2mm²，配 0.2mm² 压接端子）；

2. 将芯线插入压接端子，用专用压接钳（如 Amphenol 91451-1）按 “六角压接” 模式压接（压接力 50-80N）；

3. 将压接好的端子插入连接器内导体，用螺丝锁定（扭矩 0.2-0.3N・m），确保同心度误差≤0.02mm。

3. 步骤 3：屏蔽层与连接器外导体连接（抗干扰屏障）

屏蔽层连接需实现 “大面积、低阻抗” 接触，避免屏蔽断点：

• 编织屏蔽层连接：

1. 将收拢的编织屏蔽层套入连接器外导体的屏蔽环（或屏蔽腔），确保屏蔽层完全覆盖屏蔽环内壁（接触面积≥80%）；

2. 对压接型连接器，用屏蔽层压接钳压接屏蔽环（压接力 100-150N），使屏蔽环紧密包裹屏蔽层；

3. 对焊接型连接器，用烙铁将屏蔽层焊接到连接器外导体的接地端子（焊接时间≤5 秒，避免高温损伤电缆外护套）。

• 铝箔 + 编织双层屏蔽连接：

1. 将铝箔层折叠后贴合连接器外导体的屏蔽腔内壁（铝箔层朝向外侧，确保与外导体接触）；

2. 再将编织屏蔽层套在铝箔层外侧，按上述编织层连接方式固定，实现 “双层屏蔽”（EMI 屏蔽效能提升 10-15dB）。

4. 步骤 4：连接器组装与固定（结构稳定性保障）

组装需确保连接器各部件紧密配合，避免振动导致接线松动：

1. 将连接好芯线与屏蔽层的电缆缓慢推入连接器外壳，确保绝缘介质与连接器的绝缘支撑对齐（无偏移）；

2. 拧紧连接器的尾部螺母（扭矩 0.5-0.8N・m，根据连接器规格调整），压实电缆外护套与轴向密封圈（若有），防止水汽侵入；

3. 对螺纹耦合型连接器（如 SMA、BNC），检查耦合螺纹是否顺畅，确保插合后无松动（振动测试后接触电阻变化≤10mΩ）。

5. 步骤 5：接线后性能验证（合规性确认）

接线完成后需通过两项关键测试，验证是否符合规范：

• 驻波比（VSWR）测试：用网络分析仪（如 Keysight N9918A）测试 0.1-6GHz 频段的 VSWR，需≤1.5（合格标准）；若 VSWR＞1.5，需检查芯线长度、屏蔽层连接或阻抗匹配问题；

• 插入损耗测试：测试电缆与连接器组件的插入损耗，在 2GHz 频段需≤0.5dB/m（RG58 电缆）；若损耗超标，需检查焊点虚接、屏蔽层接触不良或绝缘介质破损。

三、关键参数控制：决定接线质量的核心指标

射频连接器与同轴电缆的适配接线需严格控制以下关键参数，确保高频性能达标：

典型参数失控案例：

• 某通信基站用 RG59 75Ω 电缆接线时，芯线裸露长度达 3mm，导致 1GHz 信号 VSWR 从 1.3 升至 2.2，基站覆盖范围缩小 20%；修剪芯线至 1.5mm 后，VSWR 恢复正常。

• 某雷达系统接线时，屏蔽层接触电阻达 15mΩ，导致 EMI 屏蔽效能从 85dB 降至 45dB，雷达探测距离缩短 30%；重新压接屏蔽层后，接触电阻降至 3mΩ，性能恢复。

四、常见错误规避：接线过程中的避坑要点

1. 错误 1：用普通剥线钳剥同轴电缆，损伤屏蔽层与绝缘介质

后果：普通剥线钳刀刃过宽，易划伤编织屏蔽层（导致屏蔽面积减少 30%）或切破绝缘介质（引发芯线与外导体短路）；正确做法：必须使用专用同轴电缆剥线钳（按电缆规格选择钳口，如 RG58 选 4.8mm 钳口），剥线时缓慢发力，避免刀刃过深。

2. 错误 2：芯线焊接时间过长，烧毁绝缘介质

后果：焊接时间超过 5 秒，PTFE 绝缘介质会因高温（＞260℃）软化变形，导致芯线与外导体间距缩小，阻抗下降；正确做法：使用 20-30W 小功率恒温烙铁，焊锡预先挂在烙铁头上，快速点焊（≤3 秒），焊接后立即用镊子夹取连接器散热。

3. 错误 3：屏蔽层松散未收拢，与芯线短路

后果：编织屏蔽层铜丝散开后接触芯线，导致射频链路短路，设备烧毁或信号中断；正确做法：剥线后立即用细铜丝绑扎屏蔽层根部（或用绝缘胶带临时包裹），接线时用镊子拨开屏蔽层，确保与芯线间距≥1mm，完成后用万用表通断档测试 “屏蔽层 - 芯线” 绝缘性（电阻≥100MΩ）。

4. 错误 4：阻抗不匹配，混用 50Ω 与 75Ω 组件

后果：50Ω 连接器搭配 75Ω 电缆，阻抗突变处信号反射剧烈，VSWR≥3.0，高频信号衰减超过 10dB；正确做法：接线前确认连接器与电缆的阻抗标识（如连接器外壳标注 “50Ω”，电缆印字 “RG58 50Ω”），确保两者阻抗一致，严禁混用。

结语

射频连接器与同轴电缆的适配接线规范，是 “高频信号传输保真” 的核心保障 —— 只有严格遵循阻抗匹配、屏蔽可靠、结构对称的原则，通过精准剥线、规范连接、参数验证的全流程控制，才能避免信号反射、损耗与干扰问题。在 5G 通信、雷达、测试测量等高频场景中，接线质量直接决定系统性能，因此必须重视规范操作，规避常见错误。

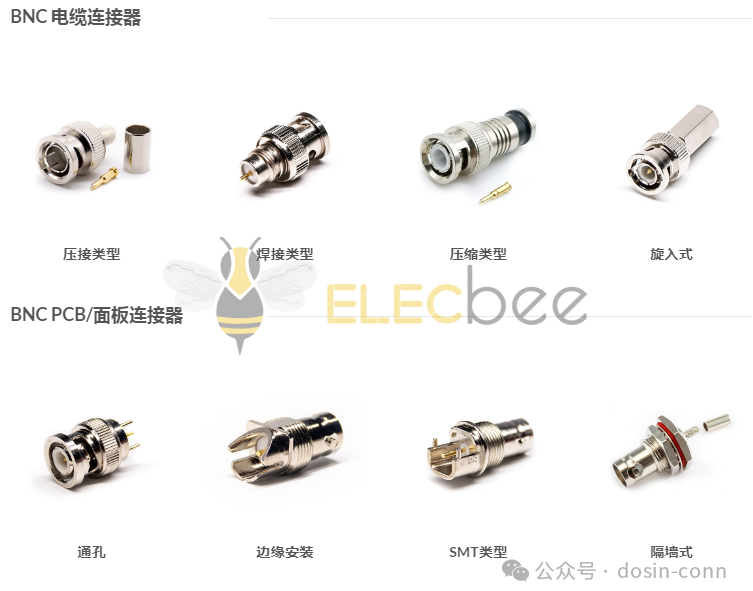

德索的射频连接器与同轴电缆适配方案，提供 “定制化剥线指南 + 专用压接工具 + 性能测试报告”，覆盖 SMA、BNC、N 型等全系列连接器与 RG58/RG6/RG174 等电缆，确保接线后 VSWR≤1.5、插入损耗≤0.5dB/m。下次接线时，可参考本文的规范流程与避坑要点，结合实际场景选择适配方案，实现高频信号的低损耗、高可靠传输。
