SMA接头如何分类

SMA 接口作为射频领域的 “通用接口”，广泛用于路由器、测试仪器、通信设备等场景，哪怕 0.1mm 的结构差异、1Ω 的阻抗偏差，都可能让信号传输 “断档”。其实识别 SMA 接口并不复杂，核心是抓住 “外观结构” 和 “关键参数” 两大维度，避开 “极性搞反”“参数不匹配” 两大坑。今天就从实操角度，拆解快速识别 SMA 接口的方法，帮你一眼分清接口类型，避免对接失误。

一、前置认知：先搞懂 SMA 接口的 “核心分类”

要识别 SMA 接口，首先得明确它的两大分类逻辑 ——极性差异和应用场景差异，这是后续判断的基础，不少新手出错就错在 “只看形状，不看极性”。

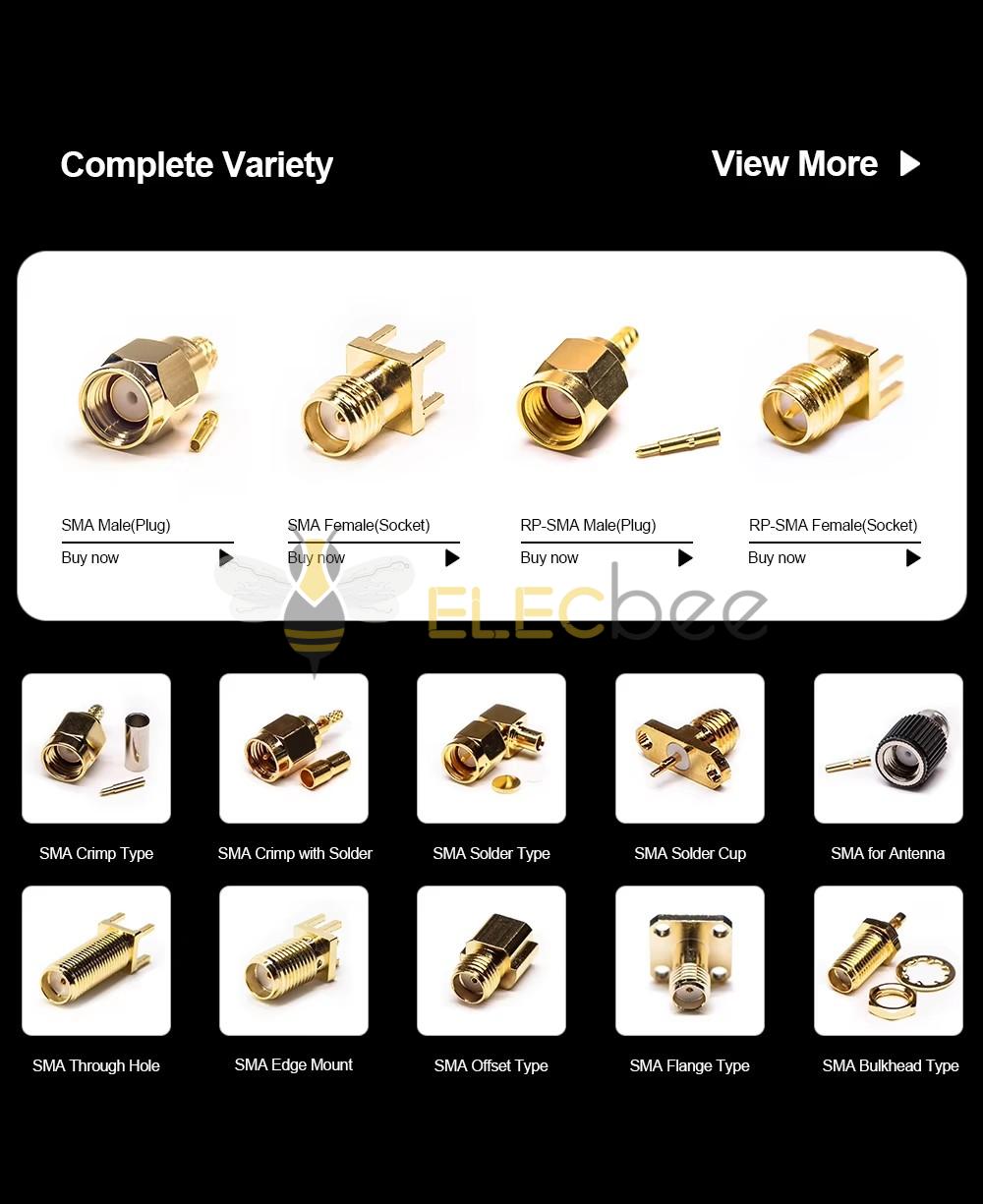

SMA 接口主要分为两类：

· 标准 SMA 接口（SMA 正极性）：行业默认 “公头带孔、母头带针”，是射频测试、基站设备的主流接口，比如示波器、信号发生器的 SMA 接口多为这类。

· 反极性 SMA 接口（RP-SMA）：为避免与消费类设备混淆设计，“公头带针、母头带孔”，常见于路由器天线、WiFi 模块，比如家用路由器的外置天线接口多是 RP-SMA 母头。

举个典型例子：新手拿路由器的 RP-SMA 公头天线，去接示波器的标准 SMA 母头，看似能拧上，但因 “针对针” 无法接触，直接导致信号断连 —— 这就是没分清极性的典型失误。

二、外观快速判断：3 步分清 “公母” 与 “极性”

不用借助工具，通过 “看结构、辨针孔、查螺纹”3 步，就能 10 秒识别 SMA 接口类型，尤其适合现场快速核对。

第 1 步：看螺纹位置，初步分 “公母”

SMA 接口的公母区分，核心看螺纹在 “内” 还是 “外”：

· 公头（J 型，Jack）：螺纹在接口外侧，呈 “圆柱状 + 外螺纹” 结构，比如信号发生器的输出接口，外侧有一圈明显的螺纹，就是公头。

· 母头（K 型，King）：螺纹在接口内侧，呈 “圆筒状 + 内螺纹” 结构，比如示波器的输入接口，内侧有螺纹槽，需要公头拧入，就是母头。

注意：别把 “大小” 当公母！有些 SMA 母头为适配粗电缆，外壳做的比公头大，但只要螺纹在内侧，就是母头。

第 2 步：辨中心 “针 / 孔”，确定 “极性”

分清公母后，再看接口中心的 “触点形态”，这是判断正 / 反极性的关键：

实操小技巧：拿个手电筒照接口中心，能更清晰看到 “针”（凸起的金属柱）或 “孔”（凹陷的圆孔）。比如路由器天线的 RP-SMA 公头，中心有根明显的针；而示波器的标准 SMA 母头，中心是个圆孔，针在公头上。

第 3 步：查辅助特征，排除 “相似接口”

现场常有人把 SMA 接口和 “SMB”“MCX” 等类似接口搞混，这时候可以看两个辅助特征：

· 是否带 “卡口”：SMA 是螺纹连接，需要拧动才能固定；而 SMB、MCX 是卡扣式，一推就能卡紧，没有外螺纹，靠这个能快速区分。

· 绝缘介质颜色：优质 SMA 接口的中心绝缘介质多为白色或浅灰色的聚四氟乙烯（PTFE），耐高温且绝缘性好；劣质接口可能用黑色橡胶，长期使用易老化，也能作为辅助判断依据。

三、关键参数核对：避开 “隐性损耗” 坑

光看外观还不够，接口参数不匹配，哪怕能接上，也会导致信号衰减飙升。识别 SMA 接口时，必须核对 3 个关键参数，从源头避免损耗。

1. 特性阻抗：50Ω 与 75Ω 别混装

SMA 接口的阻抗主要有两种，用途完全不同，混装会直接引发信号反射：

· 50Ω 接口：用于射频通信、测试领域，比如手机信号测试、雷达设备，阻抗匹配时信号反射率低于 1%，若用 75Ω 接口接 50Ω 设备，反射率会飙升至 20% 以上，信号衰减翻倍。

· 75Ω 接口：多用于视频传输、有线电视领域，比如监控摄像头的视频输出接口，若接 50Ω 射频设备，会导致画面出现雪花、卡顿。

怎么看阻抗？正规接口会在外壳标注 “50Ω” 或 “75Ω”，若没标注，可通过应用场景判断：射频仪器、通信设备默认 50Ω，视频设备默认 75Ω。

2. 工作频率：别超 “额定范围”

不同 SMA 接口的工作频率上限不同，超过范围会导致信号严重衰减：

· 常规 SMA 接口：频率范围 DC-18GHz，满足多数民用射频场景，比如 WiFi 6 设备（频率 2.4/5GHz）、普通信号测试（频率 ≤10GHz）。

· 高精度 SMA 接口：频率可达 DC-27GHz，用于微波测试、卫星通信等高端场景，比如航天设备的信号传输。

频率参数通常标注在接口手册或设备说明书上，现场可通过 “接口材质” 辅助判断：高频 SMA 接口的外壳多为黄铜镀金，普通接口为黄铜镀镍。

3. 外导体内径：适配 “电缆规格”

SMA 接口的外导体内径（约 4.13mm）是固定标准，但需与同轴电缆规格匹配，否则会导致屏蔽层接触不良：

· 比如 RG-58 电缆（细电缆）适配常规 SMA 接口，RG-213 电缆（粗电缆）需适配 “大尺寸 SMA 接口”（外壳稍粗），若细电缆接大接口，屏蔽层无法贴紧，外界干扰易渗入，信号衰减增加 0.5dB 以上。

核对方法：看电缆型号与接口标注的适配电缆，比如接口标注 “RG-58”，就用对应规格电缆，别强行混用。

四、现场实操：2 步验证 “识别正确性”

识别完接口后，别急着对接，做 2 步简单验证，避免失误：

1. 物理对接测试：公头拧入母头时，手感应顺畅，无卡顿、松动，拧紧后轻轻拉扯电缆，接口无位移 —— 若拧不动或太松，可能是极性错了（比如 RP-SMA 公头接标准 SMA 母头），或接口磨损。

2. 信号通断测试：用万用表通断档，一端接公头中心针 / 孔，一端接母头中心针 / 孔，通断正常说明接触良好；若不通，可能是极性搞反（针对针、孔对孔），或中心触点氧化。

结语：识别 SMA 接口，“看外观、核参数” 是关键

很多新手觉得 SMA 接口 “长得都一样”，却忽略了 “极性”“阻抗” 这些细节 —— 可正是这些细节，决定了信号能否稳定传输。记住 “先看螺纹分公母，再看针孔辨极性，最后核参数避损耗” 的逻辑，现场就能快速准确识别 SMA 接口，避免对接失误和信号损耗。下次遇到 SMA 接口，别再凭感觉接，按步骤来，效率更高、更靠谱。
