聚焦高频传输：HSD连接器的信号稳定性、抗干扰能力详解

HSD（High-Speed Data）连接器虽以 “高速传输” 为核心标签，但在高频段（1GHz 以上）应用中，其信号稳定性与抗干扰能力并非 “默认达标”。作为车载高频数据链路的 “核心枢纽”，从信号衰减控制、阻抗匹配到电磁屏蔽设计，每一个细节都直接决定高频传输效果。新手容易把 HSD 当成 “全频段通用高速连接器”，却不知高频场景下的微小设计缺陷（比如屏蔽层间隙、阻抗偏移），都可能导致信号完整性骤降。今天就从信号稳定性、抗干扰能力两大核心维度，拆解 HSD 连接器在高频传输中的关键特性、常见问题与优化方案，帮你掌握高频场景下 HSD 连接器的正确应用方法。

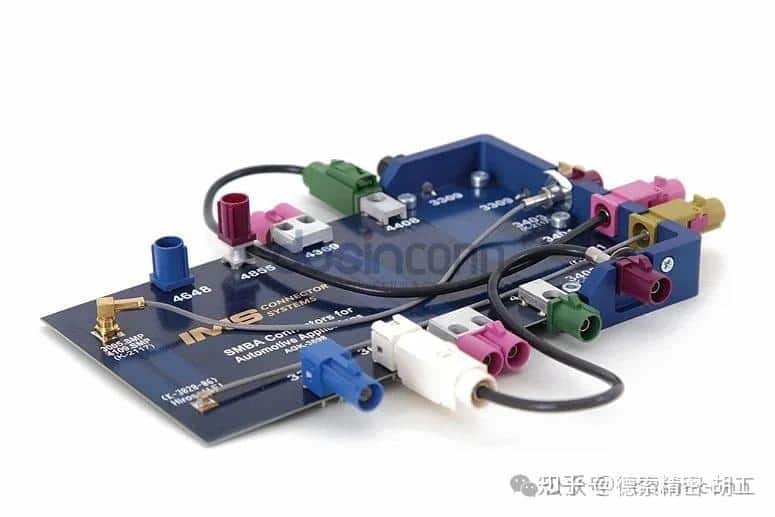

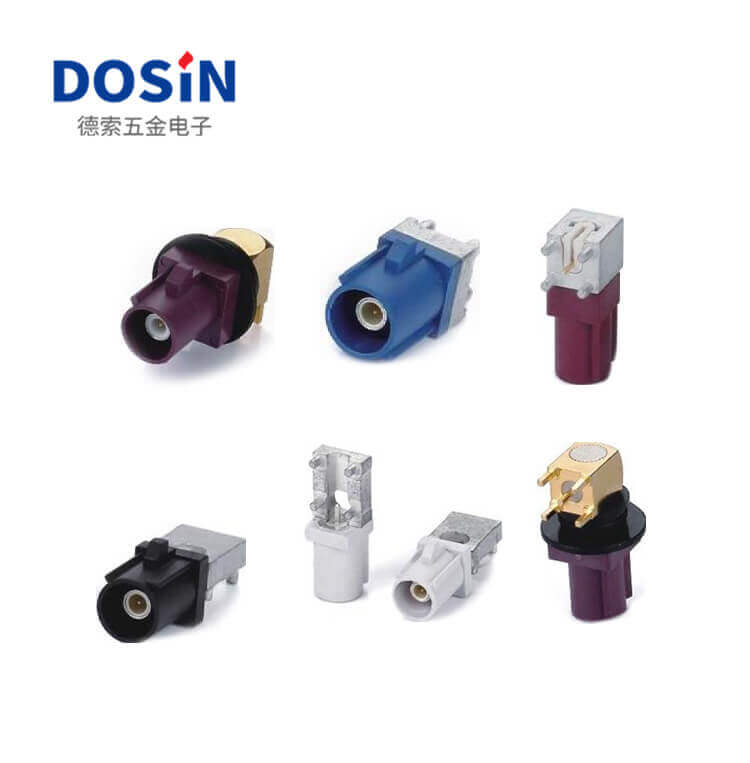

一、高频传输中 HSD 连接器的信号稳定性：关键影响因素与优化

HSD 连接器在高频段的信号稳定性，核心取决于 “信号完整性指标”—— 包括插入损耗、回波损耗、阻抗一致性，任何一项不达标都会导致传输效率下降，甚至数据中断。

1. 核心影响因素 1：插入损耗（高频段信号衰减的 “隐形杀手”）

问题表现：当传输频率超过 1GHz 时，HSD 连接器的插入损耗会显著上升 —— 例如在 2GHz 频段，普通 HSD 插入损耗可达 1.5dB / 米，远超低频段（100MHz 仅 0.1dB / 米）的衰减水平；若传输距离超过 3 米，总衰减会突破 4.5dB，导致接收端信号强度不足，出现数据误码。
根源解析：高频段信号衰减主要来自两方面：

导体损耗：HSD 内导体多为铜合金，高频下电流会集中在导体表面（趋肤效应），有效导电面积减小，电阻增大，导致信号发热损耗；
介质损耗：HSD 绝缘层常用 PP 或 PE 材料，高频下介质极化滞后于电场变化，会产生能量损耗，且频率越高（如 5GHz），介质损耗角正切值（tanδ）越大，衰减越明显。

优化方案：

选 “高频专用 HSD”：优先选择内导体镀银（趋肤效应下银的导电率高于铜 15%）、绝缘层用 PTFE 材料（tanδ＜0.001，仅为 PP 材料的 1/5）的型号，在 2GHz 频段插入损耗可降至 0.8dB / 米以下；
控制传输距离：高频场景下 HSD 传输距离建议≤2 米，若需长距离（如 5 米），可在链路中增加信号中继器，补偿衰减；
避免过度弯曲：HSD 电缆弯曲半径≤5 倍电缆直径时，会挤压内导体与绝缘层，导致导体损耗增加 0.3dB / 米，安装时需保证弯曲半径≥8 倍电缆直径（如 6mm 直径电缆，弯曲半径≥48mm）。

2. 核心影响因素 2：回波损耗（阻抗不匹配导致的 “信号反射”）

问题表现：高频传输中，若 HSD 连接器阻抗偏离设计值（通常为 100Ω 差分阻抗），会引发信号反射 —— 例如阻抗实测值为 85Ω 或 115Ω 时，回波损耗会从标准的＞20dB 降至 12dB 以下，反射信号与原始信号叠加，导致接收端波形变形，出现 “码间串扰”，在 10Gbps 高速传输中误码率会从 10⁻¹² 飙升至 10⁻⁶。
根源解析：HSD 高频阻抗偏移主要源于三点：

结构公差：连接器接口的内导体间距、绝缘层厚度若存在 ±0.1mm 偏差，会导致差分阻抗波动 ±15Ω；
安装偏差：压接时若屏蔽层与内导体错位，会改变电场分布，破坏阻抗一致性；
环境变化：高温（如 125℃）下绝缘层膨胀，会增大内导体间距，导致阻抗升高（如从 100Ω 升至 110Ω）。

优化方案：

严控选型公差：选择 “高频阻抗校准型 HSD”，要求供应商提供阻抗测试报告，确保在 1GHz-10GHz 频段内，阻抗波动≤±5Ω（如 95Ω-105Ω）；
规范压接流程：使用 HSD 专用压接工具（如泰科 AMP 系列），压接后用阻抗测试仪（如安捷伦 N5247A）抽检，确保压接后阻抗偏差≤±3Ω；
高温场景适配：在发动机舱、排气管附近等高温区域，选用耐高温绝缘层（如 LCP 材料）的 HSD，其在 150℃ 下绝缘层膨胀率仅为 PP 材料的 1/3，阻抗波动可控制在 ±2Ω 内。

3. 核心影响因素 3：串扰（多通道间的 “信号干扰”）

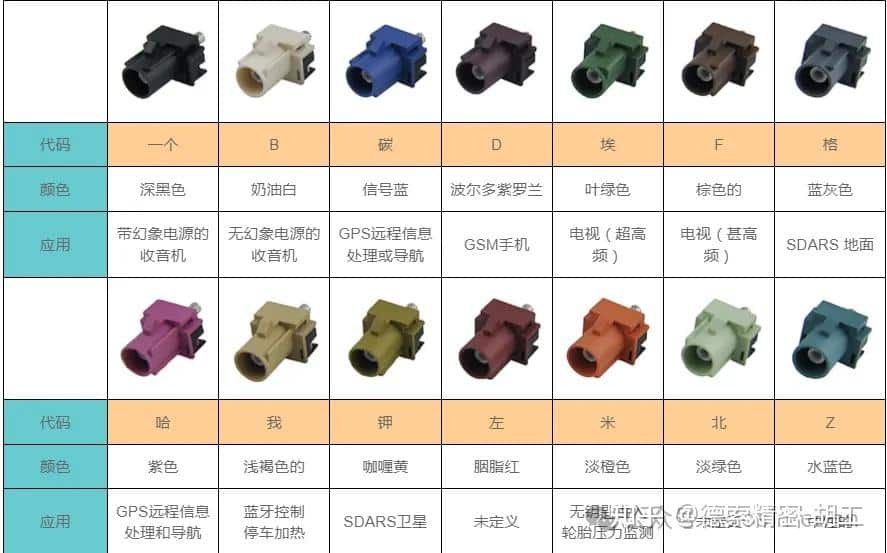

问题表现：车载系统中 HSD 常多通道并行使用（如 4 通道传输高清视频），高频下通道间会产生串扰 —— 例如在 5GHz 频段，普通 HSD 相邻通道的串扰衰减（ NEXT）仅为 30dB，干扰信号会侵入相邻通道，导致接收端出现 “杂波叠加”，在 4K 视频传输中表现为画面出现横纹、卡顿。
根源解析：高频串扰的本质是 “电磁耦合”——HSD 多通道的内导体间距较小（通常为 2mm），高频下电场、磁场会通过空间耦合传递到相邻通道，且频率越高，耦合强度越大（串扰衰减与频率的平方成反比）。
优化方案：

选 “屏蔽分隔型 HSD”：优先选择通道间带金属隔离板的型号，金属隔离板可阻断电磁耦合，使相邻通道串扰衰减（NEXT）在 5GHz 频段提升至 45dB 以上；
增大安装间距：多通道 HSD 安装时，相邻连接器间距≥20mm，避免紧密排列导致的 “交叉耦合”；
优化布线走向：HSD 电缆布线时避免与高压线束（如 12V 电源线）平行，若必须交叉，需保持 90° 垂直交叉，减少耦合面积，串扰可降低 10dB-15dB。

二、高频传输中HSD 连接器的抗干扰能力：设计特性、场景挑战与强化措施

车载环境存在发动机电磁辐射、高压电池脉冲干扰、无线电台信号等复杂干扰源，HSD 连接器的抗干扰能力直接决定高频传输的稳定性。其抗干扰核心在于 “电磁屏蔽” 与 “接地设计”，但高频场景下的干扰特性与低频完全不同，需针对性优化。

1. HSD 连接器的抗干扰设计核心：屏蔽层与接地结构

基础屏蔽设计：普通 HSD 采用 “铝箔 + 编织网” 双层屏蔽 —— 铝箔可屏蔽高频电场干扰（＞1GHz），编织网（覆盖率≥90%）可屏蔽低频磁场干扰（＜100MHz），在理想状态下，屏蔽效能（SE）可达 60dB-70dB（即干扰信号衰减 10⁶-10⁷ 倍）；
接地关键作用：HSD 屏蔽层需通过连接器外壳与设备金属外壳可靠接地（接地电阻≤5mΩ），若接地不良（如接地电阻＞100mΩ），屏蔽层会成为 “干扰天线”，反而放大干扰信号，导致高频传输中断；
高频设计缺陷：普通 HSD 的屏蔽层在接口处常存在 “微小间隙”（≤0.1mm），高频下（＞3GHz）电磁波会通过 “缝隙辐射” 侵入，导致屏蔽效能骤降（如从 60dB 降至 30dB），这是高频抗干扰的主要短板。

2. 高频场景下的典型干扰挑战与应对

挑战 1：发动机高频电磁辐射（1GHz-5GHz）

干扰表现：发动机点火系统、喷油嘴会产生 1GHz-5GHz 的高频辐射，若 HSD 靠近发动机舱安装（如底盘激光雷达的 HSD 链路），干扰信号会穿透屏蔽层，导致雷达数据传输误码率升高，影响自动驾驶决策；
应对措施：

选 “高频强化屏蔽 HSD”：屏蔽层采用 “双层编织网 + 铜箔” 结构（编织网覆盖率≥95%，铜箔厚度≥0.03mm），在 5GHz 频段屏蔽效能可提升至 75dB 以上；
增加屏蔽套管：在 HSD 电缆外层套金属波纹管（如不锈钢材质），波纹管与设备外壳多点接地（每隔 30cm 接地一次），形成 “二次屏蔽”，进一步衰减发动机辐射干扰；
优化安装位置：HSD 链路与发动机舱的距离≥30cm，避免直接靠近点火线圈、喷油嘴等强干扰源。

挑战 2：高压电池脉冲干扰（100MHz-2GHz）

干扰表现：新能源汽车高压电池（如 400V 系统）的充放电过程会产生 100MHz-2GHz 的脉冲干扰，若 HSD 靠近高压线束（如电池管理系统与中控的 HSD 链路），脉冲干扰会导致高频数据出现 “突发误码”，在车载以太网传输中表现为通信中断；
应对措施：

接地优化：HSD 连接器外壳采用 “多点接地” 设计（如 3 个接地触点），接地电阻控制在≤3mΩ，确保干扰信号快速导入大地；
滤波设计：在 HSD 接口处串联高频滤波器（如 1GHz-2GHz 频段的 LC 滤波器），滤波器插入损耗≤0.5dB，干扰衰减≥40dB，可有效抑制脉冲干扰；
线束隔离：HSD 电缆与高压线束（如高压线、快充线）的间距≥15cm，且避免平行布线（平行长度≤1m），减少电磁耦合。

挑战 3：车载无线电台干扰（300MHz-3GHz）

干扰表现：车载对讲机、4G/5G 车联网模块会产生 300MHz-3GHz 的射频干扰，若 HSD 靠近天线安装（如车顶 5G 天线附近的 HSD 链路），干扰信号会通过 “辐射耦合” 侵入，导致高清视频传输出现雪花点、卡顿；
应对措施：

选 “抗射频干扰型 HSD”：屏蔽层采用镀锡铜编织网（导电率高、磁屏蔽效果好），在 3GHz 频段屏蔽效能≥70dB；
接口密封：HSD 连接器接口处用导电胶圈密封，消除屏蔽层间隙，防止高频干扰从缝隙侵入；
天线隔离：HSD 链路与车载天线的距离≥20cm，避免天线辐射的强信号直接作用于 HSD 电缆。

结语：高频场景下用对 HSD，从 “聚焦稳定性与抗干扰” 开始

对新手来说，HSD 连接器在高频传输中的信号稳定性与抗干扰能力，不是 “默认合格” 的属性，而是需要针对性选型、安装与维护的关键环节。很多高频传输故障的核心，都是因为把 HSD 当成 “低频高速连接器”，忽略了高频下的趋肤效应、阻抗敏感、缝隙辐射等特性。

记住这些关键原则：高频选专用型号（低损耗、稳阻抗），抗干扰靠屏蔽接地（高覆盖率、低接地电阻），安装维护盯细节（控弯曲、查破损）。围绕信号稳定性优化选型与安装，针对抗干扰强化屏蔽与接地，才能让 HSD 连接器在高频场景下保持低衰减、低误码的传输状态，为车载智能驾驶、高清娱乐等高频需求提供可靠支撑。下次在高频场景用 HSD 时，先问自己 “损耗、阻抗、屏蔽达标了吗”，再动手部署 —— 细节到位了，高频传输自然稳定。
