连接器供应商教您怎样固定插针?
插针是连接器传输电流的关键结构,插针的质量直接影响着连接器的可靠性。因此,连接器的插针非常关键,那么为了保障插针稳定扎实,应该使用哪些方法呢?
【连接器插针压入式】
强制压入的方式固定插针。插针安装简单,绝缘导线无需剥皮,确保良好的电气连接而不损伤导线;不需电缆返线,节省对电缆投资;不需截断主电缆,可在电缆任意位置做分接点;
成本低,安装空间要求极小;接头完全绝缘,不需剥去电缆的绝缘皮即可做电缆分支。
【连接器插针环氧式】
绝缘子和外壳打孔后,使用环氧树脂固定插针。耐化学腐蚀性强,耐酸、耐碱和耐有机溶剂;
成型收缩率低,尺寸稳定好,开裂几率低;机械性能和耐热性能优良;黏结强度高,特别适用于有嵌件的制品和线圈、电子器件的塑壳封装;电性能优良,能作髙频和高压的绝缘材料,耐电弧和耐表面漏电性能比一般绝缘材料强。
【连接器插针点铆式】
压入后,点铆外壳固定插针。结构简单,可靠性高,是高性价比的永久性固定装配的方法;
装配的金属组件牢固、紧密、稳定,具有高抗冲击、抗腐蚀性,抗震且耐候性强;加工过程无振动、无污染、无噪声,环保、节能、快速、高效、优质、美观;可多点铆接固定,无须填加任何粘接剂、溶剂、填料和紧固件,能源消耗低,设备紧凑、占地面积小;
固定连接器插针的方法可以因连接器类型和应用而异,以下是一些常见的方法:

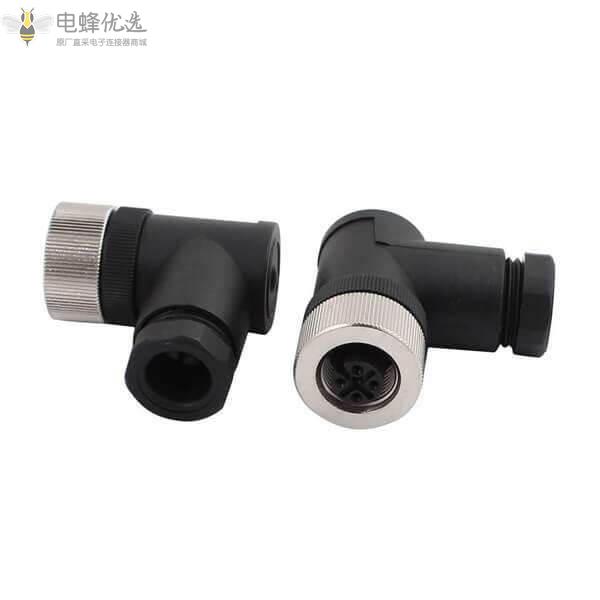

螺纹固定: 对于一些连接器,插针和插座之间可能带有螺纹,可以通过旋转连接器体来固定插针。这种方法适用于需要更强的连接稳定性和防松动性的情况,如M12连接器。
扭簧固定: 一些连接器插针的末端可能设计有特殊的弹簧结构,插入插座后,弹簧会稍微扭曲,从而产生一定的紧固力。这种方法在一些轻量级连接器中较为常见。
卡扣固定: 有些连接器插针的设计中可能包含卡扣结构,当插入插座时,卡扣会自动锁定插针,确保连接的稳固性。这种方法常见于一些轻便型消费电子设备中。
压接固定: 在一些连接器中,插针可以通过压接的方式来固定在连接器插座中。这通常需要专用工具,确保插针牢固地连接在插座上。
