RJ45连接器接头的引脚有哪些功能和作用？

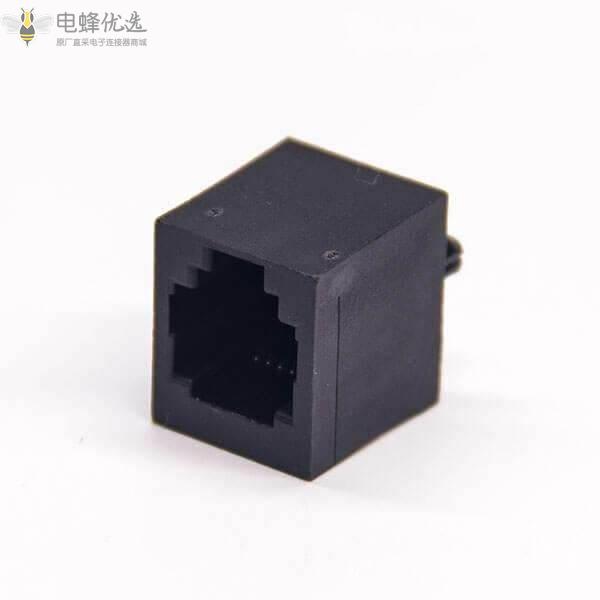

RJ45连接器是一种常用的网络连接器，广泛应用于以太网和其他网络通信领域。它通常用于连接计算机、路由器、交换机、网络设备和数据传输线缆等。RJ45连接器的引脚功能非常重要，它决定了连接器的信号传输和通信能力。
RJ45连接器一般具有8个引脚，它们按照标准顺序分为两行，每行4个引脚。根据其功能和用途，这些引脚被编号为1到8。RJ45连接器的引脚功能遵循国际标准TIA/EIA-568规范，其中定义了两种常见的布线方案，即T568A和T568B。这两种布线方案的引脚分配有所不同，但它们在信号传输和通信方面是相互兼容的。
下面是RJ45连接器的引脚功能及其详细解释：
引脚1（白绿/绿色对）：常用于数据传输的发送端，即发送数据信号的引脚。
引脚2（绿色对）：常用于数据传输的发送端的参考电位，即发送数据信号的共地引脚。
引脚3（白橙/橙色对）：常用于数据传输的接收端，即接收数据信号的引脚。
引脚4（蓝色对）：常用于数据传输的接收端的参考电位，即接收数据信号的共地引脚。
引脚5（白蓝/蓝色对）：常用于信号的参考地，即传输信号的共地引脚。
引脚6（橙色对）：常用于信号的参考地，即传输信号的共地引脚。
引脚7（白棕/棕色对）：常用于信号的参考地，即传输信号的共地引脚。
引脚8（棕色对）：常用于信号的参考地，即传输信号的共地引脚。
RJ45连接器的引脚功能不仅限于基本的数据传输和信号参考地，还涉及到一些其他的功能和应用。
网络速率和协议：RJ45连接器可以支持不同的网络速率和通信协议，这些通常通过连接器所连接的设备和网络环境来确定。例如，RJ45连接器可以用于支持10Mbps、100Mbps、1Gbps、10Gbps或更高速率的以太网连接。
自动协商功能：某些RJ45连接器引脚支持自动协商功能，它允许连接的设备在插入连接器时自动检测并协商最佳的通信速率和模式。这样可以确保连接器在不同设备之间实现最佳的兼容性和性能。
PoE功能：RJ45连接器可以支持功率传输功能，即Power over Ethernet（PoE）。通过特定的引脚配置，PoE功能允许通过以太网连接器传输电力和数据信号，从而为连接的设备提供电力供应，如IP摄像头、无线接入点等。
屏蔽和抗干扰性能：某些RJ45连接器引脚设计支持屏蔽和抗干扰性能。这些引脚通常用于连接器的金属屏蔽和地线，以提供对外部干扰和电磁波的屏蔽保护，确保信号的稳定性和可靠性。
特殊应用：RJ45连接器的引脚功能也可以根据特殊应用进行定制和扩展。例如，在一些音频/视频应用中，RJ45连接器的引脚可以用于传输音频、视频和控制信号。这些应用可能需要特殊的引脚布线和协议。
电蜂优选专业生产各种RJ45连接器、RJ25连接器、RJ50连接器，型号齐全，认证齐全，支持定制，质量保证，价格优势，如果您有采购需求，欢迎广大新老客户拨打采购热线（400-6263-698）或是访问电蜂优选商城（https://www.elecbee.cn/）前来选购。
