Fakra连接器是什么

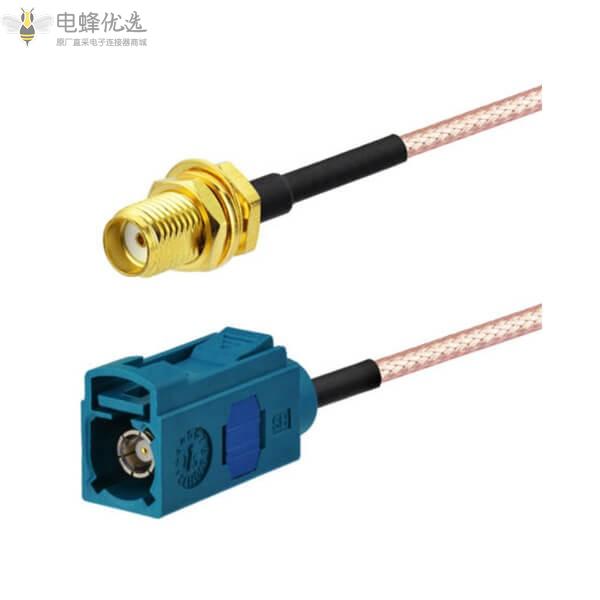

FAKRA连接器是一种同轴信号传输连接器,初主要用于射频信号传输。继LVDS信号转换IC进入市场后,同轴和市面应用已扩展到视频信号传输领域,广泛应用于汽车电子娱乐系统领域,是汽车多媒体设备之间信号传输的重要组成部分。FAKRA连接器具有屏蔽性好、信号稳定性好、传输速率快、性价比高、体积小等特点。


Fakra的连接器是固定连接的,不能浮动。因此,在实际装配过程中,与固定底座相比,连接器在塑料底座和金属外壳之间容易出现位置偏差或安装偏差,这将导致装配困难或接触不良,影响装配效率,甚至导致产品功能异常,给汽车制造商带来的麻烦。因此,有必要提供结构设计简单、安装方便的Fakra连接器。与母座端子相比,Fakra接头可以自动对齐。

Fakra连接器是什么

为了解决上述技术问题,Fakra连接器应运而生,包括固定座和Fakra接头。Fakra连接器由塑料底座、金属外壳、塑料插芯和金属端子组成,其中金属端子、塑料插心和金属外壳由内向外同轴套接,固定为整体互穿塑料座。塑料座的底部设有连接法兰。在可拆卸螺钉的帮助下,Fakra将连接器固定在固定基座上。相应地,连接法兰上设有螺孔,固定座上设有螺纹孔。螺钉通孔和螺钉之间的间隙配合。


与传统设计结构相比,传统设计结构Fakra用于配合连接器Fakra连接器与固定基座之间的螺钉与相应的螺钉通孔之间的间隙。在实际装配过程中,与固定座相比,连接器可以根据实际情况自由浮动。当两者的相对位置调整到位后,立即用螺钉将其锁定。这大大降低了装配的难度,提高了装配效率,有效地保证了导线的良好接触。

Fakra连接器是什么

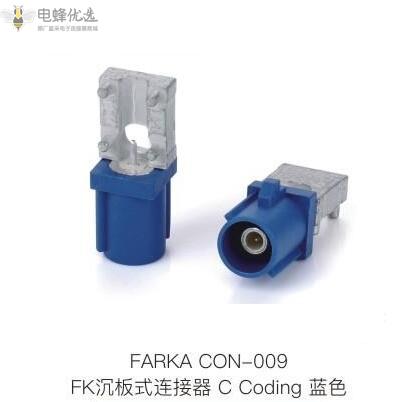

1、板端和线束端连接器的总体结构


常见的FAKRA连接器由塑料外壳、外导体、中心导体、绝缘体、压接套管(仅线束连接器)和副锁(仅线束接头)组成。

Fakra连接器是什么

2、二次锁,颜色+机械防错


二次锁:可确保端子安装到位,增加端子的固位力。副锁通常为紫色。


颜色+机械防错:在连接器的配合界面上,有一个结构设计来防止不正确的配合。不同的防错结构对应不同颜色的塑料外壳。
