射频连接器的命名方法和代码说明

通用射频连接器的名称代码采用国内外通用的名称代码。特殊产品的名称代码由详细规范规定，如何规范使用符号。

射频连接器，又称RF连接器，通常被认为是安装在电缆或仪器上的元件，主要作为传输线路电气连接或分离的元件。

与其他电子元件相比，RF连接器的发展历史较短。1930年，最早的RF连接器UHF连接器诞生。在第二次世界大战期间，随着雷达、广播和微波通信的发展，N.C、BNC、TNC等中型系列应运而生。

1958年后，SMA.SMB.SMC等小型产品再次出现。1964年，《射频同轴连接器总规范》在美国工防标准MIL-C-39012实施。从此，RF连接器开始向标准化、系列化、通用化方向发展。

一、射频连接器命名方法。

一般来说，通用射频连接器的主称代码采用国内外通用的主称代码。特殊产品的主称代码由详细规范和如何规范使用符号制定。

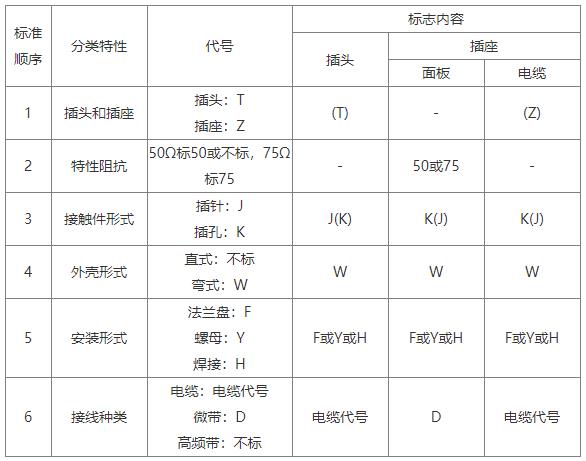

通用射频连接器的型号由主称代码和结构形式代码组成，中间由短水平线-分开。其他需要解释的情况可以在详细的轨道模型中规定，并用短水平线与结构形式代码分开。

二、射频连接器代码说明。

1、17种连接器外形的代号
N型:外导体内径7mm(0.276英寸)。螺纹射频同轴连接器具有阻抗50Ω(75Ω)的特性。(IEC169-16)
BNC型:外导体内径6.5mm(0.256英寸)。具有阻抗50Ω的卡口锁定射频同轴连接器。(IEC169-8)
TNC型:外导体内径6.5mm(0.256英寸)。螺纹射频同轴连接器具有阻抗50Ω的特性。(IEC169-17)
SMA型:外导体内径4.13mm(0.163英寸)。螺纹射频同轴连接器具有阻抗50Ω的特性。(IEC169-15)
SMB型:外导体内径为3mm(0.12英寸)。推入锁定射频同轴连接器射频同轴连接器。(IEC169-10)
SMC型:外导体内径3mm(0.12英寸)。螺纹射频同轴连接器具有阻抗50Ω的特性。(IEC169-9)
SSMA型:外导体内径为2.79mm(0.11英寸)。螺纹射频同轴连接器具有50Ω的阻抗性。(IEC169-18)
SSMB型:外导体内径为2.08mm(0.082英寸)。推入锁定射频同轴连接器射频同轴连接器。(IEC169-19)
SSMC型:外导体内径2.08mm(0.082英寸)。螺纹射频同轴连接器具有阻抗50Ω的特性。(IEC169-20)
SC型(SC-A型和SC-B型):外导体内径为9.5mm(0.374英寸)。射频同轴连接器具有阻抗50Ω的特性(两种型号有不同类型的连接螺纹)。(IEC169-21)
APC7型:精密中型射频同轴连接器，外导体内径7mm(0.276英寸)，阻抗50Ω。(IEC457-2)
APC3.5型:外导体内径3.5mm(0.138英寸)。螺纹射频同轴连接器具有阻抗50Ω的特性。(IEC169-23)
K型：外导体内径为2.92mm(0.115英寸)螺纹射频同轴连接器具有阻抗50Ω的特性。
OS-50型：外导体内径为2.4mm(0.095英寸)螺纹射频同轴连接器具有阻抗50Ω的特性。
F型:螺纹射频同轴连接器用于特性阻抗75Ω的电缆分配系统。(IEC169-24)
E型:螺纹射频同轴连接器用于特性阻抗75Ω的电缆分配系统。(IEC169-27)
L型:公制螺纹射频同轴连接器，L后用阿拉伯数字表示螺纹连接尺寸。
