tnc连接器是什么？tnc连接器性能参数以及规格尺寸

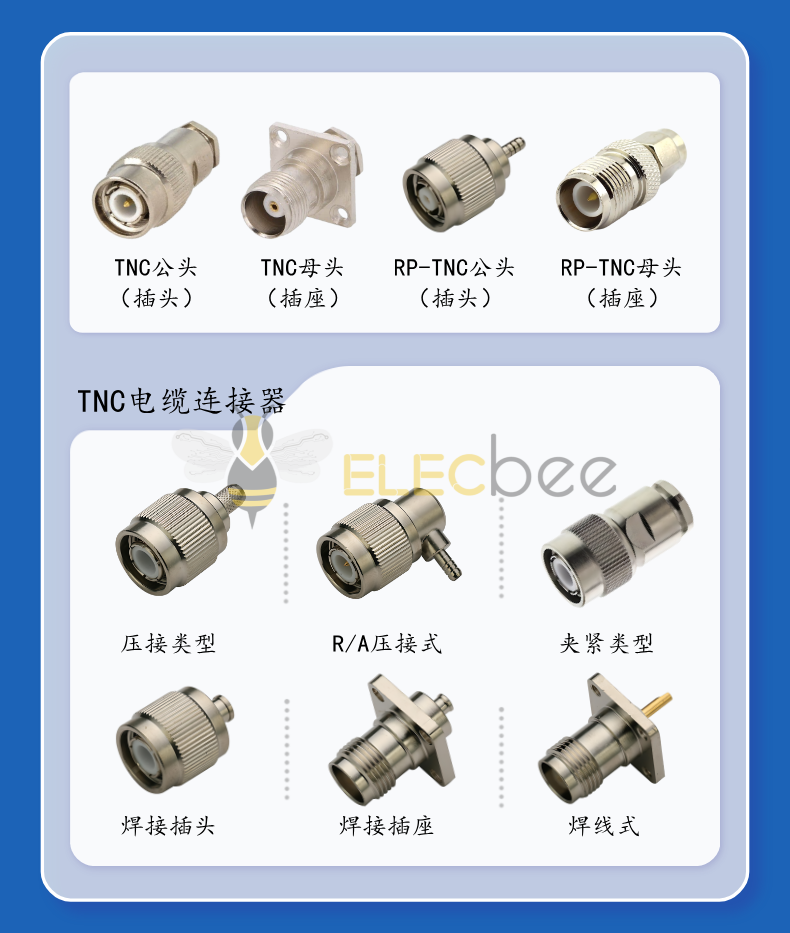

TNC连接器是一种具有螺纹连接机构的射频同轴连接器，它是BNC连接器的螺纹版本，英文全称是Thread Neill-Concelman（螺纹连接器）。TNC系列产品是按照美工防MIL-C-39012研制生产的一种有螺纹连接机构的中小功率连接器，适用的频率范围为0~11GHz，能更好地应对震动、潮湿、腐蚀和热量变动等严苛环境。如使用固定介质精密设计，更可应用至18 GHz。它具有工作频率带宽、抗振性好、可靠性高、机械和电气性能优良等特点，广泛应用于手机、航空管制、遥测、蓝牙和GPS组件、无线基站，微波通讯、雷达、网络设备、天线支架，机器对机器通信、安防安保设备、检测设备等无线电设备和仪器中连接射频同轴电缆。
电气性能
阻抗： 50 ohm
频率范围：50 ohm为0~11GHz
电压驻波比：直式 ≦ 1.3max / 弯式≦ 1.5max
耐电压：1500 V rms
工作电压：500 V rms
中心接触电阻：≦ 3.0 mΩ (Milliohms max.)
外接触电阻：≦ 2.0 mΩ (Milliohms max.)
绝缘电阻：≧5 × 103mΩ (Milliohms min.)
机械性能
耦合方式：7/16-28 螺纹连接
保持力：6 lbs min.
配接耐久性：≧500 次 (针对铍铜合金接触件)
环境性能
温度范围：Teflon -65oC~+165oC
螺母锁定保持力：100 lbs. min.
振动：MIL-STD-202 Method 204
抗腐蚀性：MIL-STD-202 Method 101
