M12连接器选型指南：如何根据针数和电流选择最合适的型号？
在工业自动化领域，M12连接器被誉为“工业互连的通用语言”。从传感器信号传输到高速以太网通讯，再到动力驱动，M12几乎无处不在。然而，面对琳琅满目的编码（Coding）、针数和电流规格，选型往往让采购和工程师感到头大。选错了，轻则信号闪断，重则烧毁控制器。电蜂优选深知，高效的选型不应是盲目翻阅手册，而应基于对核心逻辑的精准把握。本文将手把手教您如何通过针数与电流这两大核心维度，锁定最适合您项目的M12型号。

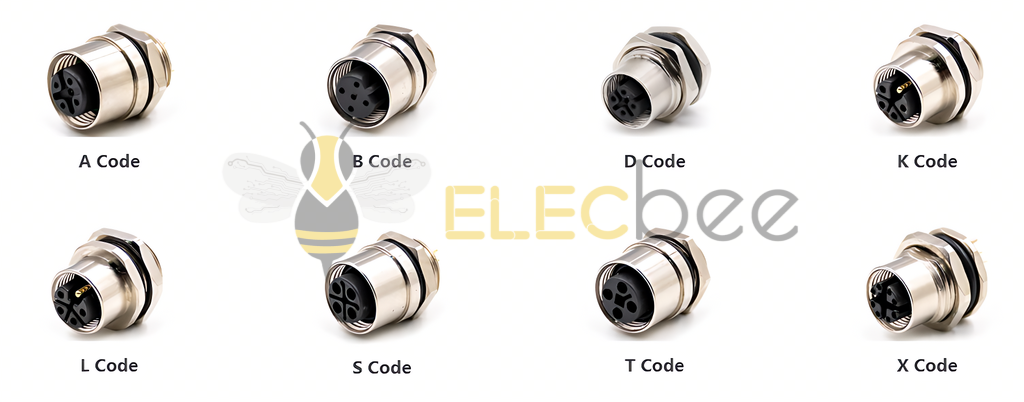

一、 编码（Coding）：选型的“入场券”
在考虑针数之前，必须先确定编码类型。编码决定了接口的物理防呆结构和基本电气属性。
A-Coding（3-17针）： 最常见的规格，用于直流电源、传感器和执行器。
B-Coding（3-5针）： 主要用于 PROFIBUS 等现场总线。
D-Coding（4针）： 专为 100Mbps 工业以太网设计。
X-Coding（8针）： 支持高达 10Gbps 的超高速以太网传输。
S/T/K/L-Coding： 专门的电源编码，支持大电流和高电压传输。
二、 针数选择：逻辑与功能的匹配
针数（针脚数量）直接决定了连接器能传输多少路信号。
| 针数 | 典型应用场景 | 选型建议 |
| 3针/4针 | 基础开关量传感器、电磁阀 | 成本最低，结构最稳固，工业现场的首选。 |
| 5针 | CANopen、DeviceNet、带屏蔽的传感器 | 适合需要额外接地保护或复杂通讯协议的场合。 |
| 8针 | 编码器、千兆以太网 (X-Coding) | 针脚较细，安装时需注意接线精度，适合高密信号。 |
| 12针/17针 | 多通道信号采集、精密控制柜 | 空间利用率极高，但对线缆的柔韧性有要求。 |
三、 电流与电压：安全运行的物理底线
电流决定了针脚的粗细和材质。在M12标准中，针数越多，单根针脚允许通过的电流通常越小。
信号传输（A/B/D-Coding）：
3-5针通常支持 4A 额定电流。
8针通常降至 2A，而12-17针则仅支持 1.5A 甚至更低。
动力传输（S/T/K/L-Coding）：
这是专门为“重活”设计的。例如，L-Coding（5针）单针电流可达 16A，足以驱动大功率电机或自动化单元。
专家避坑指南： 选型时务必参考降额曲线。如果您的环境温度长期超过 60°C，其实际承载电流能力会显著下降。不要踩着“额定电流”的临界点选型。
四、 综合选型决策表
为了方便大家快速定位，我们将常见需求整理如下：
传传感器信号？ 选 A-Coding，3针或4针，4A。
传百兆网络？ 选 D-Coding，4针。
传千兆/万兆数据？ 选 X-Coding，8针。
给设备供电？ 如果是小功率选 A-Coding 4针；大功率选 L-Coding 或 S-Coding。
精准的选型不仅能降低初期采购成本，更能显著减少后期因连接故障导致的停机损失。电蜂优选坚持对每一款M12连接器进行严格的电气模拟与拉力测试，确保每一枚针脚都能提供恒定的接触压力。若您在面对复杂的系统架构或特殊的抗干扰需求时感到犹豫，欢迎致电 400-6263-698 咨询我们的资深互连专家。我们将为您提供详尽的定制化建议，助力您的自动化产线实现“零缺陷”连接。
